Vertikaler Federverbinder (4 Federkontakte)

Kostenvoranschlag erhalten

Über uns: http://converting-equips.de/1-4-high-speed-film-slitting-machine.html

(4 Federkontakte)

Auswahltabelle für Vertikaler Federverbinder (4 Federkontakte)

Hinweis: Die folgende Tabelle umfasst nur einige unserer Standard-Vertikaler Federverbinder mit 4 Federkontakten. Maßgeschneiderte Federverbinder stehen auch zur Verfügung.

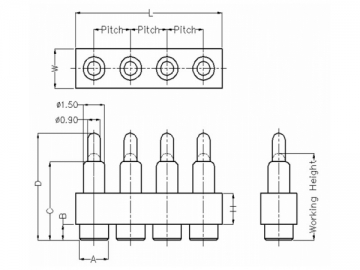

Teilnummer	Größe von Kunststoff						Pogo-Pin-Größe von Vertikaler Federverbinder
Teilnummer	Länge	Breite	Höhe	Tonhöhe	Kappe	Stellungsregler	A	B	C	D	Arbeitshöhe	Kraft (gf)
1092-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.40	2.70	3.80	3.30	75 Min.
10 0104-4	10.20	2.50	2.00	2.54	Y	N	2.00	1.00	5.00	6.50	5.50	125±30
10 0127-4	10.20	2.50	2.00	2.54	Y	N	2.00	1.50	6.00	8.00	6.65	130±35
10 0238-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.50	4.00	5.50	4.50	75±25
100287-4	7.40	2.50	1.50	1.80	Y	N	1.50	1.00	4.00	5.70	4.70	100 60/-20
100409-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.40	2.50	3.50	2.80	75 Min.
100493-4	7.40	2.50	1.50	1.80	Y	N	1.50	1.00	2.60	3.60	2.95	70±20
110508-4	9.80	2.80	3.00	2.15	N	Y	1.80	0.50	5.00	7.00	5.90	120 40/-20
10 0522-4	7.40	2.50	1.50	1.80	Y	N	1.50	1.60	4.60	6.30	5.20	100 60/-20
10 0616-4	7.40	2.50	1.50	1.80	Y	N	1.50	0.60	2.30	3.00	2.50	70±20
10 0719-4	7.20	2.50	2.70	1.60	Y	Y	1.20	0.50	3.20	5.50	4.75	60 0/-15
1101122-4	10.20	2.50	2.00	2.54	N	N	2.00	0.50	5.20	8.00	6.40	120±25
1101131-4	17.78	2.54	2.40	5.08	N	N	2.00	0.50	4.00	5.50	4.50	50±15
100225-4	10.20	2.50	2.50	2.54	Y	N	2.00	1.00	5.00	7.00	6.00	55±15
100532-4	10.20	2.50	2.50	2.54	Y	N	2.00	0.50	3.00	4.50	3.90	80 Min.
100646-4	9.80	2.80	3.50	2.15	Y	Y	1.80	0.50	5.50	7.00	6.00	90 Min.
100086-4	10.20	2.50	2.50	2.54	Y	N	2.00	1.00	5.50	7.30	6.10	150±35
100101-4	10.20	2.50	2.50	2.54	N	N	2.00	0.50	4.00	5.50	4.50	75±25
100143-4	10.20	2.50	2.50	2.54	Y	N	2.00	1.90	6.50	8.50	7.15	168±30
100195-4	10.20	2.50	2.50	2.54	Y	N	2.00	0.50	3.50	5.00	3.80	60±15
100224-4	10.20	2.50	2.50	2.54	Y	N	2.00	1.00	5.00	6.80	6.00	85 Min.
100366-4	10.20	2.50	2.50	2.54	Y	N	2.00	0.40	2.70	3.50	2.80	75 Min.
100299-4	10.20	2.50	2.50	2.54	Y	N	1.90	1.00	3.50	5.00	4.00	90 Min.
110318-4	10.20	2.50	2.00	2.54	N	N	2.00	1.00	5.50	7.50	6.50	80 Min.
100405-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.40	2.70	4.00	3.20	75 Min.
110415-4	10.20	2.50	2.00	2.54	N	N	2.00	0.50	4.00	6.00	5.20	60±25
110443-4	10.20	2.50	2.00	2.54	N	N	2.00	0.50	3.00	4.30	3.50	65 Min.
100445-4	10.20	2.50	2.00	2.54	Y	N	1.65	0.40	2.20	3.00	2.50	90 Min.
100481-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.50	3.70	5.20	4.20	105±30
110497-4	10.20	2.50	2.00	2.54	N	N	2.00	0.50	3.30	4.80	3.80	90 Min.
110518-4	10.20	2.50	2.00	2.54	N	N	2.00	1.60	7.20	9.50	8.00	130±30
100535-4	10.20	2.50	2.00	2.54	Y	N	1.80	0.50	5.00	6.50	5.50	95 Min.
100629-4	7.20	2.50	2.70	1.60	Y	Y	1.20	0.50	3.50	5.00	4.30	30±10
100705-4	7.20	2.50	2.70	1.60	Y	Y	1.20	0.50	3.20	5.30	4.75	30 10/-5
100708-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.50	3.00	4.30	3.70	40 Min.
110733-4	17.78	2.54	2.40	5.08	N	N	2.00	0.50	3.00	4.00	3.50	110±25
100770-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.50	4.50	6.30	5.10	50±10
100794-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.50	3.50	5.00	4.20	80±20
100804-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.50	4.00	5.50	4.50	30±15
100871-4	10.20	2.50	2.00	2.54	Y	N	1.65	0.40	2.20	3.00	2.60	40 Max
110979-4	10.20	2.50	2.00	2.54	N	N	2.00	2.20	8.50	10.50	9.00	150±30
1001111-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.80	4.00	5.50	4.50	120±30

Hinweise
1. Material 1) Körper: Messing 2) Sprung: Messing 3) Feder: Draht aus nichtrostendem Stahl 2. Auflage 1) Body: Min 0.1 μm Gold pLating over min. 1.4 μm Nickel plating 2) Plung: min 0.4 μm Gold Überzug über min. 1.4 μm Vernickelung	3. Mechanische Haltbarkeit: 10,000 Takte/min. 4. Elektrisch 1) Übergangswiderstand: 30m 0hm Max. 2) Wechselstrom: 36V DC Max. 3) Nennstrom: 2.0A 5. ROHS-Richtlinie

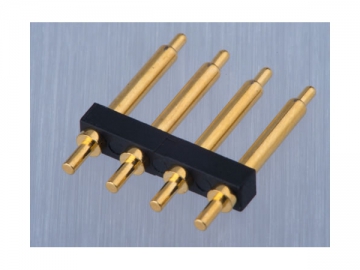

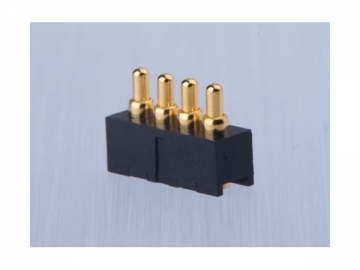

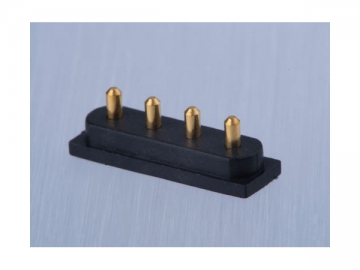

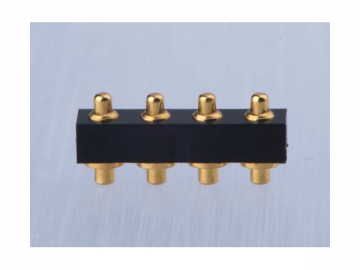

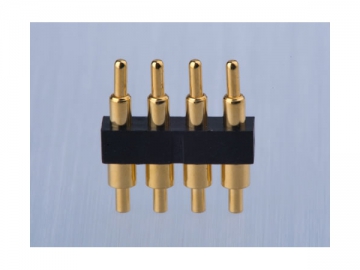

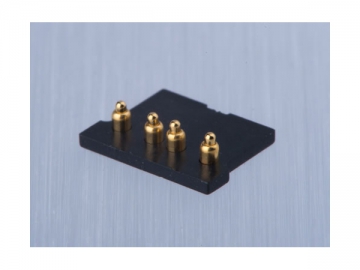

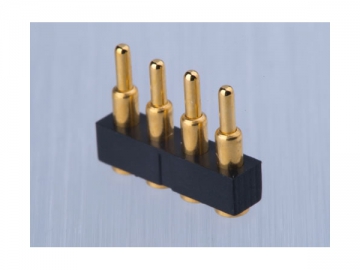

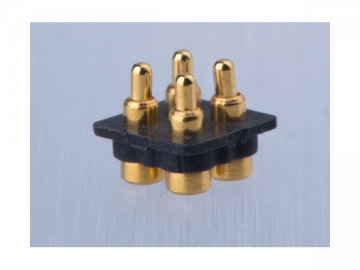

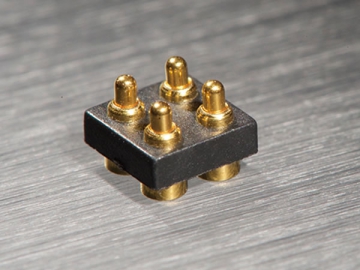

Produkt-Präsentation
