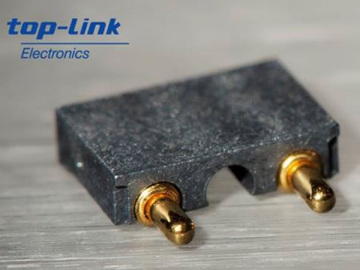

Rechtwinkliger Federverbinder (2 Federkontakte)

Kostenvoranschlag erhalten

Über uns: http://metalworking-tool.de/2-1-emt01-carbide-hrc45-router-bits-2-flutes.html

(2 Federkontakte)

Auswahltabelle für Rechtwinkliger Federverbinder (2 Federkontakte)

Hinweis: Die folgende Tabelle umfasst nur einige unserer Standard- Rechtwinkliger Federverbinder mit 2 Federkontakten. Maßgeschneiderte Rechtwinklige Federverbinder stehen auch zur Verfügung.

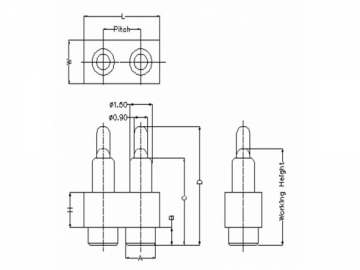

Teilnummer	Größe von Kunststoff						Pogo-Pin-Größe von Vertikaler Federverbinder
Teilnummer	Länge	Breite	Höhe	Tonhöhe	Kappe	Stellungsregler	A	B	C	D	Arbeitshöhe	Kraft (gf)
100022-2	6.16	2.50	1.50	3.50	Y	N	2.00	1.00	5.00	6.50	5.25	125 60/-20
100023-2	6.20	2.60	4.20	3.00	Y	N	1.80	0.80	6.10	7.60	6.50	110±25
100024-2	9.50	3.50	2.60	6.00	N	N	2.00	1.90	6.50	8.50	7.15	168±25
100033-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	3.00	4.30	3.30	65 Min.
100036-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	8.50	10.50	9.00	120 60/-20
100040-2	9.50	3.50	2.60	6.00	N	N	2.00	1.60	7.20	9.00	8.00	100±35
100044-2	6.16	2.50	1.50	3.50	Y	N	2.00	1.00	5.00	7.00	5.50	157±30
100048-2	7.60	2.50	1.50	5.08	Y	N	2.00	1.50	6.00	8.00	6.65	130 25/-20
100050-2	6.66	2.50	1.50	4.00	N	N	2.00	1.00	5.00	6.50	5.50	125±30
100051-2	6.16	2.50	1.50	3.50	Y	N	2.00	1.50	6.00	8.00	6.65	130 25/-20
100052-2	6.66	2.50	1.50	4.00	N	N	1.80	0.50	5.00	7.00	5.90	120 40/-20
100053-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	8.50	11.30	9.60	120 Min.
100054-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	9.50	12.30	11.20	110 Min.
100055-2	6.80	2.60	4.50	3.90	N	N	1.80	0.50	5.00	7.00	5.90	120 40/-20
100063-2	6.20	2.60	4.20	3.00	Y	N	1.80	0.80	6.10	7.90	6.70	100 Min.
100070-2	6.16	2.50	1.50	3.50	Y	N	2.00	1.00	5.00	7.30	6.50	90±30
100072-2	7.60	2.50	1..5	5.08	Y	N	2.00	1.60	7.20	10.00	9.00	100±25
100074-2	6.80	2.75	4.40	3.90	N	N	1.80	0.50	5.00	7.00	5.90	120 40/-20
100076-2	6.66	2.50	1.50	4.00	N	N	2.00	1.50	6.00	8.50	7.00	140±30
100077-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.40	2.70	3.50	3.00	60 Min.
100081-2	6.16	2.50	1.50	3.50	Y	N	2.00	0.50	4.00	5.50	4.50	120±30
100089-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	8.00	10.00	8.80	120 60/-20
100091-2	6.16	2.50	1.50	3.50	Y	N	2.00	0.50	3.70	5.20	4.20	135±30
100106-2	7.60	2.50	1.50	5.08	N	N	1.65	0.40	2.20	3.00	2.50	90 Min.
100115-2	6.20	2.60	4.20	3.00	Y	N	1.80	0.80	5.00	6.50	5.50	95 Min.
100120-2	7.60	2.50	1.50	5.08	Y	N	2.00	1.00	5.00	7.00	6.00	115±25
100128-2	5.20	2.50	1.50	2.54	Y	N	1.65	0.40	2.20	3.00	2.50	90 Min.
100146-2	6.16	2.50	1.50	3.50	Y	N	2.00	0.40	2.70	3.50	2.90	60 Min.
100148-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	4.00	5.50	4.50	120 30/-25
100154-2	6.66	2.50	1.50	4.00	N	N	1.80	0.80	5.00	6.50	5.50	90 Min.
100157-2	6.16	2.50	1.50	3.50	Y	N	2.00	1.50	6.00	8.50	7.00	140±30
100158-2	6.16	2.50	1.50	3.50	Y	N	2.00	0.50	3.00	4.30	3.50	65 Min.
100159-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.50	4.00	5.50	4.50	120 30/-25
100160-2	5.66	2.50	1.50	3.00	Y	N	1.80	1.30	4.50	6.30	5.00	90 Min.
100161-2	6.66	2.50	1.50	4.00	N	N	2.00	1.00	5.50	7.50	6.30	80 Min.
100163-2	10.20	2.50	2.50	7.62	Y	N	2.00	1.00	5.50	7.50	6.50	80 Min.
100167-2	6.16	2.50	1.50	3.50	Y	N	2.00	1.60	7.20	9.20	8.00	80 Min.
100177-2	7.60	2.50	1.50	5.08	N	N	2.00	1.90	6.50	8.50	7.10	115±35
100203-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	4.50	6.30	5.00	95 Min.
100209-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.40	2.50	3.30	2.80	90±20
100219-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	3.50	5.00	4.00	150±30
100244-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	4.50	6.30	5.30	105±25
100261-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	3.30	4.60	3.70	85 Min.
100263-2	5.66	2.50	1.50	3.00	Y	N	2.00	1.00	5.50	7.50	6.50	80 Min.
100266-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	3.00	4.30	3.50	65 Min.
100267-2	6.16	2.50	1.50	3.50	Y	N	1.65	0.40	2.20	3.00	2.50	90 Min.
100271-2	7.60	2.50	1.50	5.08	N	N	2.00	1.50	6.00	8.50	7.50	125±30
100272-2	5.66	2.50	1.50	3.00	Y	N	1.80	0.40	2.50	3.50	2.80	105±30
100273-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.50	3.00	4.30	3.50	120±30
100277-2	5.66	2.50	1.50	3.00	Y	N	1.90	0.90	2.90	4.00	3.20	80 Min.
100300-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.50	3.50	5.00	4.00	150±30
100305-2	6.16	2.50	1.50	3.50	Y	N	1.80	1.30	4.50	6.00	5.00	80 Min.
100312-2	5.20	2.50	1.50	2.54	Y	N	1.80	1.30	4.50	6.00	5.00	80 60/-20
100340-2	5.66	2.50	1.50	3.00	Y	N	2.00	1.00	5.00	6.50	5.50	125±30
100352-2	6.66	2.50	1.50	4.00	N	N	2.00	1.00	5.00	6.80	5.60	100 Min.
100357-2	6.66	2.50	1.50	4.00	N	N	1.90	0.50	4.20	5.90	4.70	60 Min.
100360-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.50	4.50	6.00	5.00	90 Min.
100386-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.40	2.70	3.50	3.00	60 Min.
100389-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	4.00	50 Min.
100390-2	6.10	2.50	1.50	2.50	Y	Y	2.00	0.50	3.50	5.00	3.90	50±20
100401-2	6.66	2.50	1.50	4.00	N	N	2.00	0.40	2.70	3.80	3.00	80±30
100402-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.40	2.50	3.30	2.80	90±20
110403-2	5.66	2.50	1.50	3.00	N	N	1.90	0.90	2.90	4.00	3.20	120±30
100419-2	6.16	2.50	1.50	3.50	Y	N	2.00	0.40	2.70	4.00	3.20	85±25
100437-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	3.00	4.50	3.60	95 30/-20
100438-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	3.00	4.50	3.70	90 30/-20
100440-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	3.70	5.20	4.35	75±15
100442-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.50	4.00	6.00	5.20	65±20
100448-2	5.66	2.50	1.50	3.00	Y	N	1.65	0.40	2.20	3.00	2.50	90 Min.
100457-2	5.20	2.50	1.50	2.54	Y	N	2.00	1.00	5.00	6.80	5.50	110 Min.
100469-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.40	2.20	3.00	2.50	90 Min.
100483-2	5.66	2.50	1.50	3.00	Y	N	2.00	1.00	5.00	7.00	5.50	80±35
100500-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.50	3.00	4.50	3.70	90 30/-20
100511-2	5.66	2.50	1.50	3.00	Y	N	2.00	1.50	6.00	8.50	7.00	140±30
100513-2	6.16	2.50	1.50	3.50	N	N	2.00	1.00	5.50	7.50	6.50	80 Min.
100517-2	6.66	2.50	1.50	4.00	N	N	2.00	0.40	2.20	3.00	2.50	90 Min.
100543-2	6.16	2.50	1.50	3.50	Y	N	2.00	0.50	3.00	4.50	3.70	90 30/-20
100545-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.40	2.70	3.80	3.00	80±30
100547-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.50	3.30	4.80	3.80	90 Min.
100560-2	6.66	2.50	1.50	4.00	N	N	1.90	0.90	2.90	4.00	3.20	120±30
100564-2	5.20	2.50	1.50	2.54	Y	N	1.80	0.50	3.10	4.20	3.40	110±25
100575-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	4.50	6.00	5.00	90 Min.
100576-2	5.66	2.50	1.50	3.00	Y	N	1.80	0.50	5.00	7.00	5.90	120 40/-20
100580-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.40	2.70	3.80	3.00	85±20
100587-2	6.66	2.50	1.50	4.00	N	N	1.80	0.40	2.50	3.30	2.80	90±20
100593-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	3.00	4.00	3.20	140±35
100595-2	6.66	2.50	1.50	4.00	N	N	2.00	0.40	2.70	4.00	3.20	85 Min.
100596-2	6.66	2.50	1.50	4.00	N	N	1.65	0.40	2.20	3.00	2.50	90 Min.
100034-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	7.30	9.30	8.00	120 60/-20
100034-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	5.50	7.50	6.50	100 60/-20
100035-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	8.00	10.00	8.80	120 60/-20
100035-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	6.60	8.60	7.50	110 60/-20
100100-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	4.00	80 Min.
100232-2	5.20	2.50	1.50	2.54	Y	N	1.80	0.80	5.00	6.50	5.30	90 Min.
100345-2	6.16	2.50	1.50	3.50	Y	N	2.00	0.50	3.50	5.00	4.00	75 Min.
100590-2	5.20	2.50	1.50	2.54	Y	N	2.00	1.00	5.50	7.50	5.70	180 Max
100644-2	5.20	2.40	1.50	2.54	Y	N	2.00	0.50	5.00	7.00	5.50	80 /-35
100111-2	7.60	2.50	1.50	5.08	N	N	2.00	0.40	2.70	3.50	3.00	60 Min.
100155-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	4.00	5.50	4.50	120±30
110462-2	14.70	5.90	2.26	2.50	N	N	2.00	0.50	4.00	6.30	5.25	120±30
110495-2	7.60	2.50	1.50	5.08	N	N	2.00	0.50	3.50	5.00	4.00	50 Min.
110496-2	6.66	2.50	1.50	4.00	N	N	2.00	1.60	7.20	10.00	9.00	100±20
110531-2	6.66	2.50	1.50	4.00	N	N	2.00	0.40	2.50	3.30	2.70	90±25
100607-2	6.66	2.50	1.50	4.00	N	N	2.00	1.90	6.50	9.00	7.80	115±35
100620-2	5.20	2.50	1.50	2.54	Y	N	2.00	1.00	5.80	7.30	6.20	132±30
100636-2	5.20	2.50	1.50	2.54	Y	N	2.00	1.00	5.80	7.80	7.00	120±30
110641-2	9.50	3.50	2.60	6.00	N	N	1.80	1.30	4.50	6.00	5.00	80 Min.
100695-2	8.50	2.50	1.50	6.00	Y	N	2.00	0.50	3.50	5.00	4.20	80±20
100743-2	7.60	2.50	1.50	5.08	Y	N	2.00	1.00	5.00	7.00	6.00	25±15
100924-2	7.60	2.50	1.50	5.08	Y	N	2.00	1.00	5.00	6.50	5.50	125±30
10101021156	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	4.20	75 Min.

Hinweise
1. Material 1) Körper: Messing 2) Sprung: Messing 3) Feder: Draht aus nichtrostendem Stahl 2. Auflage 1) Body: Min 0.1 μm Gold pLating over min. 1.4 μm Nickel plating 2) Plung: min 0.4 μm Gold Überzug über min. 1.4 μm Vernickelung	3. Mechanische Haltbarkeit: 10,000 Takte/min. 4. Elektrisch 1) Übergangswiderstand: 30m 0hm Max. 2) Wechselstrom: 36V DC Max. 3) Nennstrom: 2.0A 5. ROHS-Richtlinie

Bezugsnamen
Stecker mit 2 Ports | Rechtwinkliger Federverbinder | Maßgeschneiderte Verbinder | Pogo-Pin-Stecker
