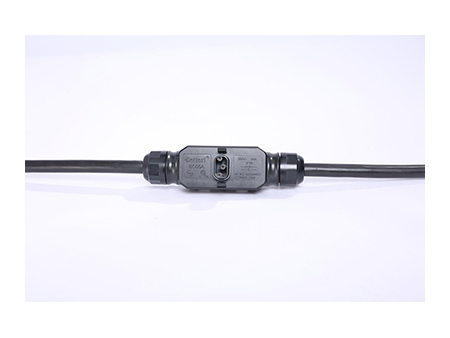

BC05A PV Anschlusskabel T-Stecker
Kostenvoranschlag erhalten
BC05A Solar Steckverbinder
Diese AC Photovoltaik Rundsteckverbinder werden für Verbindungen mit Wechselrichtern und Buskabeln eingesetzt. Dank PPO/PC Kunststoff sind sie besonders dicht, zuverlässig und lange haltbar. Diese Photovoltaik Stecker sind besonders resistent gegen UV-Strahlen, Salzspray, hohe Temperaturen, Vibration und Elektroschocks.
- Spezifikationen Hauptkabel: 300V, 40A (10AWG)
- Spezifikationen Abzweigkabel: 300V, 12A (16AWG)
- Farbe: Schwarz
- Zertifizierung:
Technische Daten
| Allgemein | Anzahl Stifte | 2P PE |
| Hauptkabel Nennstrom | 40A (Use 10AWG/6mm² Kupferleitung) | |
| Hauptkabel Nennspannung | 300V | |
| Abzweigkabel Nennstrom | 12A (Use 16AWG/1.5mm² Kupferleitung) | |
| Abzweigkabel Nennspannung | 300V | |
| Kontaktwiderstund | ≤5mΩ | |
| Steh-Wechselspannung | 1500V AC | |
| ÜberspannungsKategorie | Ⅲ | |
| Verschmutzungsgrad Anschluss | 2(verbunden) | |
| Schutzart | IP68(1m, 1h) | |
| Zugfestigkeit | 20~50N | |
| Flammbarkeit | UL94-V0 | |
| Nenntemperatur | -40℃~ 85℃ | |
| Stundards | PPP 59015A:2013 | TÜV TestStundards |
| ANSI/UL6703-2017 | CSA TestStundards | |
| RoHS konform | Ja | |
| Verbindungseigenschaften | Kabeleigenschaften | Hauptleitung: 14/12/10AWG; Abzweigung: 16/18AWG |
| Außendurchmesser Kabel | Hauptleitung: 10~13mm; Abzweigung: 7~9.5mm | |
| Anschlussmethode | SNAP (8mm) | |
| Anschlussmethode | Hauptkabelanschluss | Druckschraube |
| Abzweigung Anschluss | Crimpen | |
| Material | Außenmaterial | PPE |
| Anschlussmaterial | Kupfer-Zinklegierung | |
| Anschluss-Oberflächenbehundlung | Hauptleitung: Verzinnt; Abzweigung: vergoldet | |
| Dichtungsmaterial | Silikon-Kautschuk | |
| Maße | Länge | 150mm |
| Breite | 40mm | |
| Höhe | 110mm |
Verkabelung
Verkabelung (mehrere Wechselrichter)
Verkabelung (einzelne Micro-Wechselrichter)
