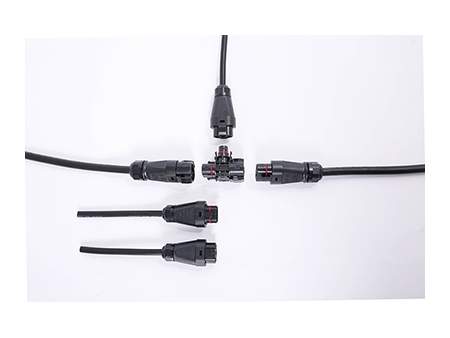

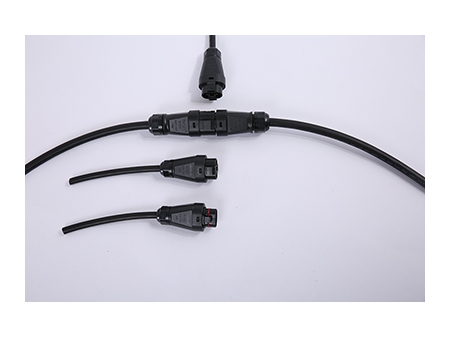

BC05C Solar Steckverbinder (T-Stecker)

Kostenvoranschlag erhalten

Über uns: http://thesolarconnector.de/2-7-bc05c-circular-connector.html

Der BC05C Steckverbinder mit rundem Anschluss wurde von Betteri entwickelt und ist speziell für Wechselrichter geeignet. Er lässt sich perfekt mit dem und kann auch für leistungsstarke Wechselrichter eingesetzt werden. Diese PV Steckverbinder können schnell installiert werden, bieten Flexibilität und Sicherheit. So können Sie Wechselrichter schnell anschließen und aufbauen, sowohl für Solarsysteme zuhause als auch im Einzelhundel.

Hauptleitungseigenschaften: 300V, 40A(10AWG);
Abzweigungseigenschaften: 300V, 12A(16AWG);
Farbe: schwarz
Zertifizierung:

Technische Daten

Allgemein	Anzahl Stifte	2P PE
	Hauptkabel Nennstrom	40A (10AWG/6mm² Kupferleitung)
	Hauptkabel Nennspannung	300V
	Abzweigkabel Nennstrom	12A (16AWG/1.5mm² Kupferleitung)
	Abzweigkabel Nennspannung	300V
	Kontaktwiderstund	≤5mΩ
	Steh-Wechselspannung	1500V AC
	Überspannungsschutz-Kategorie	Ⅲ
	Anschluss Verschmutzungsgrad	2(verbunden)
	Schutzart	IP68(1m, 1h)
	Zugfestigkeit	20~50N
	Flammbarkeit	UL94-V0
	Nenntemperatur	-40℃~ 85℃
Stundards	PPP 59015A:2013	TÜV TestStundards
Stundards	ANSI/UL6703-2017	CSA TestStundards
Verbindungseigenschaften	Kabeleigenschaften	Hauptleitung: 14/12/10AWG; Abzweigung cable: 16/18AWG
	Außendurchmesser Kabel	Kabel Hauptleitung: 10~13mm; Abzweigung: 7~9.5mm
	Anschlussmethode	SNAP
Anschlussmethode	Hauptkabelanschluss	Crimpen
Anschlussmethode	Abzweigung Anschluss	Crimpen
Material	Außenmaterial	PPE
	Anschlussmaterial	Kupfer-Zinklegierung
	Anschluss-Oberflächenbehundlung	Hauptleitung: Verzinnt; Abzweigung: vergoldet
	Dichtungsmaterial	Silikon-Kautschuk
Maße	Länge	230mm
	Breite	40mm
	Höhe	134mm

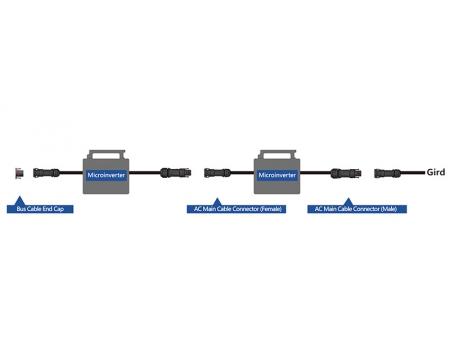

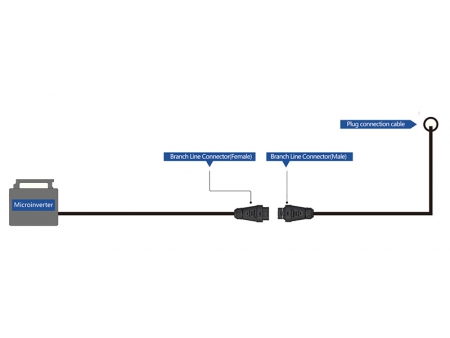

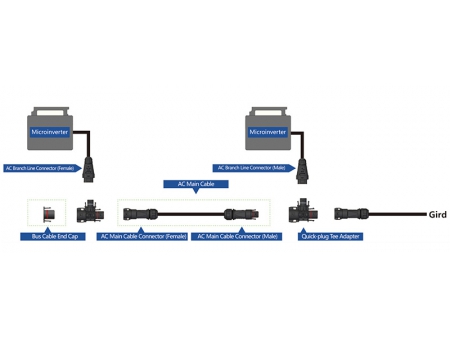

Verdrahtungsschemas
