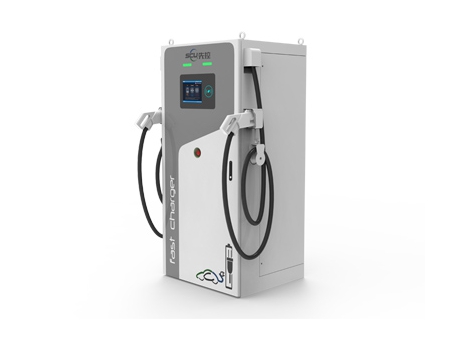

EVDS Serie GB/T DC Schnellladestation
Kostenvoranschlag erhalten
Ladestationen der EVDS BG/T Serie sind besonders intelligente DC Schnellladestationen, bestehend aus Überwachungsmodul, Stromverteiler und Strommodule mit Gesamtleistung von 30 bis 360kW.
Die EVDS Serie DC Schnellladestationen sind außerdem mit Notfallschutz und Alarmfunktion ausgestattet um Sicherheit zu garantieren.
Anwendungsbereiche
Öffentliche Infrastrukturen wie Autobahnrasthöfe, Tankstellen, Parkplätze, Bushaltestellen, Packstationen etc.
Geeignet für folgende Automarken
E-Fahrzeuge, E-Busse, LKW und andere schnellladende Fahrzeuge.
Vorteile
- Leistungsbereich: 30kW-360kW, Einzel-, Doppel- oder Vierfachanschluss für simultanes Laden.
- Leistungsbereich: 30kW-360kW, Einzel-, Doppel- oder Vierfachanschluss für simultanes Laden. Drei Modi für Doppel-Ladevorgänge: gleichmäßiges Laden (beide Ladekabel mit gleicher Leistung), rotierende Ladung (max. Ladung auf einem Ladekabel jeweils im Wechsel) oder flexible Ladung (Ladung flexibel verteilt).
- Kompakte Struktur für leichten Transport und Installation, wenig Platz nötig.
- Ausgangsspannungsbereich: 200V-500V; 300V-750V (einstellbar).
- Höchste flexibel für Temperaturbereiche und isolierte Wärmelüftung. Wärmeableitung und Steuerstromkreise sind voneinander getrennt und versicher staubfreien Betrieb.
- großer AC Eingangsstrombereich, hohe Anpassungsfähigkeit für verschiedene Netzwerke, 3-Phasen und 3 Leitungen ohne Nulllinie.
- TFT Farbtouchscreen für leichte Bedienung
- Notfallschutz und Alarmfunktion
- Ladeschutzfunktion: der Ladeprozess wird automatisch unterbrochen, wenn das BMS einen Fehler erkennt, Verbindungstrennung, Batterieüberhitzung oder Überspannung
- Notfallstop
- Verschiedene Kommunikationsschnittstellen: CAN, RS485/RS232, Ethernet, 3G, 4G Wifi-Netzwerke für Betriebskontrollplattform
- Die Batteriezellen werden einzeln überwacht und automatisch getrennt, damit sicheres Laden bei niedriger Isolierung garantiert ist.
Technische Daten
Modell | Ladesäule DC | |||||
EVDS-500/360 | EVDS-500/180 | EVDS-500/120 | EVDS-500/60 | EVDS-500/30 | ||
EVDS-750/360 | EVDS-750/180 | EVDS-750/120 | EVDS-750/60 | EVDS-750/30 | ||
Systemkapazität | 360kW | 180kW | 120kW | 60kW | 30kW | |
Modulkapazität | 15kw | |||||
Eingangsstrom | ||||||
Nenneingangsspannung | 380VAC | |||||
Eingangsspannungsbereich | 260V~530V (260~304VAC, Leistung unterlastet 50%) | |||||
Eingangsfrequenz | 50/60Hz; Bereich: 45Hz~65Hz | |||||
Oberschwingungen Eingangsstrom | <3% | |||||
Leistungsfaktor | ≥0.99 | |||||
Einschaltstrom | ≤ 110% Leistungsspitzen bei Betrieb | |||||
Leistung | ||||||
Ausgangsspannung | 200VDC-500VDC / 300VDC-750VDC | |||||
Spannungstoleranz | ≤0.5% | |||||
Stromtoleranz | Strom ≥30A, ≤1%; Strom < 30A, ≤0.3A | |||||
Stromgenauigkeit | ≤1% | |||||
Spannungsgenauigkeit | ≤0.5% | |||||
Geräuschspannung von Leistungsspitze zu Leistungsspitze der DC Leistung | ≤0.5% (0MHz-20MHz) | |||||
Softstart-Zeit | 3-8s | |||||
Gesamteffizienz | ≥95% | |||||
BMS zusätzliches Netzteil | 12V/10A | |||||
Netzwerkverbindung | Ethernet, CAN/RS485, 3G/4G | |||||
Lademodus | Automatisches oder manuelles Laden (optional) | |||||
Schutzart | IP55 (Außenbereich) | |||||
Geräuschpegel | ≤50dB | |||||
Betriebstemperatur | -20℃~60℃ | |||||
Betriebsfeuchtigkeit | ≤95% nicht kondensierend | |||||
Betriebshöhe | ≤2000m; unterlastet ab 2000m | |||||
Maße (B*T*H) | 1300*750* 1950mm | 650*750* 1950mm | 960*450* 1950mm | 600*450* 1850mm | 450*450* 1750mm |
