Faserlaser-Schneidemaschine für Rohre und Platten 3000×1500mm, Laserschneidsystem CMA 1530C-G-C
Einsatzbare Materialien
Die Faserlaser-Schneidemaschine CMA1530C-G-C kommt zum Einsatz für schnelles Schneiden von verschiedenen Materialien wie z.B. Kohlenstoffstahl, Edelstahl, Aluminiumlegierung, Titanlegierung, verzinktem Blech, Aluminium-beschichteter Zinkplatte, Messing, Kupfer.
| Schnittbereich | 3000mm×1500mm | Positionsgenauigkeit | ±0.15mm/1000mm |
| Maximum length of tube (Auswahl) | 3000mm or 6000mm | Genauigkeit der Neupositionierung | ±0.1mm/1000mm |
| Maximale Rohre zum Benutzt (maßgeschneidert) | Kreisförmiges Rohr: ф20mm~ф150mm; Quadratisches Rohr: 20mm~100mm | unterstützte Grafikformat | PLT, DXF, AI, CAD, etc. |
| Laser Generator | Fiber laser | Arbeitsumgebung | Feuchtigkeit≤ 80% keine Kondensation, 0-45℃ |
| Leistung (Auswahl) | 500W～1000W | Gesamtleistung | 10KW |
| Übertragungssystem | vollautomatische austauschbare Arbeitstische | Stromversorgung | Drei Phasen 380V/50Hz |
| Rohrschneidanlage (auswählbar) | Ja | Bruttogewicht | 6000Kg |
| Max. Geschwindigkeit | 60m/min | Gesamtabmessung (mit 3m Rohrschneider) | 4350mmx3200mmx1740mm |
| Max. Beschleunigung | 0.6G | Gesamtabmessung (mit 6m Rohrschneider) | 7650mmx3200mmx1740mm |

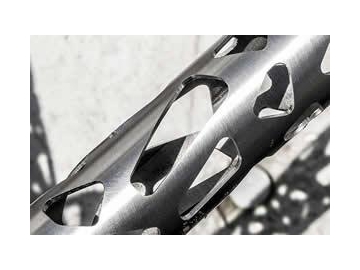

Beispiele der Laser-Bearbeitung:
- Laserschneiden von Kohlenstoffstahl-Rohren
- Laserschneiden von Rohren
- Laserschneiden von Bohrrohr
- Laserschneiden von Rohr
- Laserschneiden von quadratischen Rohren
- Laserschneiden von Edelstahl-Rohren
- Laserschneiden von dicker Stahl
- Schneiden und Durchbohren für Rohre mit Laser
Produkteigenschaften
1. Die Faserlaser-Schneidemaschine wird zum Schneiden von quadratischen Rohren, kreisförmigen Rohren, Flachrohren und Blech benutzt.
2. Das Lasersystem ist mit Doppelantrieb in Gantry-Bauweise und Zahnstangengetriebe von Deutschland ausgerüstet, um die ausgezeichnete Stabilität und Schneidleistung zu bieten.
3. A self-centering jig system guarantees stable processing of conveyance pipes, ensuring the products are processed using a high accuracy and high quality procedure.
4. Accurate processing dimensions can replace traditional processing equipment, such as saw cutting and punching.
5. Die Rohrhalterung in Sattelform mit einer Präzisions-Skala garantiert das Schneiden von 6m Rohren ohne Verformung.
