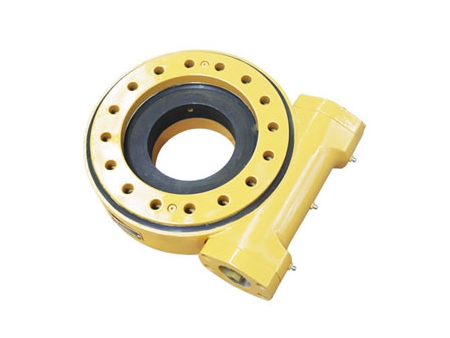

SE Serie Schwenkantriebe bestehen aus einem Gehäuse, Kugeldrehkranz, Schneckenwelle und Stützen, sodass sie Axial-, Radial- und Kipplasten entgegenwirken können. Hydraulik- oder Elektromotoren können als Netzteile eingesetzt werden, sodass die Schwenkantriebe auch gegen den Uhrzeigersinn laufen können.
Kugeldrehkränze sind wichtige Bauteile der Schwenkantriebe, da sie Axial- und Kipplasten ausgleichen können, leicht zu installieren sind und eine kompakte Größe haben.

Anwendungsbereiche

SE Serie Schwenkantriebe werden in verschiedenen Maschinen eingebaut:

  • Solartracker
  • Turmwagen
  • LKW-Kräne
  • Forstmaschinen
  • Drehtische
  • Schrämmaschinen
Technische Daten
Modell SE3 SE5 SE7 SE9 SE12 SE14 SE17 SE21 SE25
Abtriebsdrehmoment
(kN.m)
0.4 0.6 1.5 6.5 7.5 8 10 15 18
Kippmoment
(kN.m)
1.1 3 5 33.9 54.3 67.8 135.6 203 271
Axialbelastung (kN) 30 45 133 338 475 555 976 1598 2360
Radialbelastung (kN) 16.6 22 53 135 190 222 390 640 945
Haltemoment (kN.m) 2 5.5 10.4 38.7 43 48 72.3 105.8 158.3
Übersetzungsverhältnis 62:1 62:1 73:1 61:1 78:1 85:1 102:1 125:1 150:1
Trackinggenauigkeit ≤0.200 ≤0.200 ≤0.200 ≤0.200 ≤0.200 ≤0.200 ≤0.150 ≤0.150 ≤0.150
Selbstsperrende Verzahnung Ja Ja Ja Ja Ja Ja Ja Ja Ja
Gewicht (kg) 12 20 23 49 61 64 105 149 204

Zu unserer Produktpalette zählen Schwenkantriebe mit Durchmesser zwischen 3 Zoll und 25 Zoll

Codierung
Installation
  • Horizontale Installation

    Bei Anwendungen mit Photovoltaikanlagen empfiehlt sich eine Montage überkopf entlang der Azimutachse für besseren Schutz und Zusatzschutz der Längsachse.

  • Vertikale Installation

    Bei Anwendungen mit Photovoltaikanlagen empfiehlt sich eine Montage gemäß der Zeichnung für besseren Schutz.
