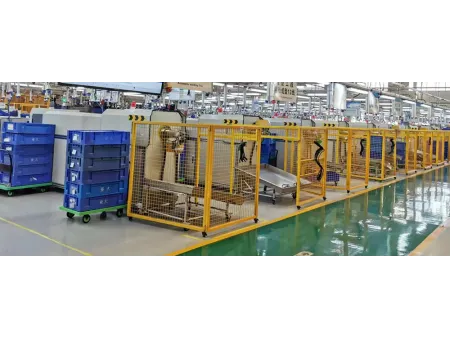

BST16-IIIS

CNC Rohrbiegemaschine für Kunststoffrohre

Vollautomatische Thermoformmaschine für Nylonrohre und andere Kunststoffrohre für den Fahrzeugbau

Die 3. Generation unserer Rohrbiegemaschinen für Nylonrohre wird vornehmlich zur Herstellung von einschichtigen PA11 und PA12 Rohren für den Fahrzeugbau eingesetzt. Ein festgelegtes Heizsystem, welche mit nur 8.5kW betrieben werden kann, macht die Maschinen besonders energiesparend im Vergleich zu herkömmlichen Biegemaschinen, die mit hohen Temepraturen arbeiten. Diese Rohrbiegemaschinen benötigen keine Vorformung oder Gussformen, sodass Produktionszeit minimiert und Kosten gespart werden können. Die Maschinen können verschiedene Arten von Kunststoffrohren bearbeiten und bieten flexible Programmierung der spezifischen Parameter für Nylonrohr. Herkömmliche Maschinen haben einen Produktionszyklus von ca. 30min, wohingegen diese Rohrbiegemaschinen in nur 2min die Rohre fertigstellen können, was dank verbesserter Heiz- und Kühlprozesse ermöglicht wird und höhere Effizienz garantiert.

Rohrdurchmesser: 6-12mm
Nutzbare Länge: bis zu 800mm
Min. Biegewinkel: 85°
Produktionsrate Rechtwinkel-Biegung: 6.5s/Biegung
Max. Biegungen: 15
Speicherkapazität: 300 Programme

Besonderheiten

Die spezifischen Biegeeigenschaften können direkt ins System programmiert werden, sodass keine Gussformen oder zusätzliche Anpassungen notwendig sind. So kann zwischen verschiedenen Produktionen schnell und flexibel ohne lange Ausschaltzeiten umgeschaltet werden.
Rohre mit bis zu 1000mm Länge können bearbeitet werden und die Biegemaschinen sind besonders vielseitig und ermöglichen die Bearbeitung unterschiedlichster Rohrformen.
Die Thermoformmaschinen können Nylonrohre mit Durchmessern von Ø6mm bis Ø16mm bearbeiten und eignen sich daher perfekt für die Automobilbranche.

Die Maschine benötigt nur 6.5s für eine rechtwinklige Biegung, sodass die Produktionseffizienz gesteigert und die Zykluszeit reduziert wird, auch bei anspruchsvollen Massenproduktionen.
Konform mit ENISO12100:2010 und EN60204-1:2018 Standard sind Sicherheit und Zuverlässigkeit in Industriebereichen garantiert.
Aufrüstung je nach Anforderungen und technologischen Fortschritten möglich - unsere Maschinen erweitern ihre Fähigkeiten gemäß der Industrieanforderungen.

Maschinenfarbe	weiß/ Industriegrau
Nettogewicht	1600kg
Maschinengröße	4200×850×1750mm
Nennleistung	11kW
Heizleistung	8.5kW (Höchstwert)
Luftverbrauch	0.3-0.5m³/min
Energieverbrauch	3kW.h
Produktionsrate rechtwinklige Biegung	6.5s/Biegung
Max. Biegung	15
Max. Nutzlänge	800mm
Speicherkapazität	300 Programme
Motorleistung Biegung (Y-Achse)	0.4kW (Servomotor×1)
Motorleistung Rotation (Z-Achse)	(Servomotor×1) 0.75kW
Motorleistung Zuführung von hinten (X-Achse)	(Servomotor×2) 0.4kW

Modell	S3000-22V	BST25-IV	BST16-IIIS
Maschinenfarbe	Weiß/ Industriegrau	Weiß/ Industriegrau	Weiß/ Industriegrau
Nettogewicht	2100kg	2200kg	1600kg
Maschinengröße	3800×1100×2050mm	4250×1100×1800mm	4200×850×1750mm
Nennleistung	13kW	13kW	11kW
Wärmeleistung	(Höchstwert)8.5kW	(Höchstwert)8.5kW	(Höchstwert)8.5kW
Luftverbrauch	0.3-0.5m³/min	0.3-0.5m³/min	0.3-0.5m³/min
Energieverbrauch	5.5Kw.h	4.5Kw.h	3Kw.h
Produktionsrate Rechtwinkel	3.5s/Biegung	4.5s/Biegung	6.5s/Biegung
Max. Biegungen	40	30	15
Max. Nutzlänge	5000mm	1000mm	800mm
Speicherkapazität	2000 ModelleProgramme	1000 Programme	300 Programme
(Motorleistung Biegung (Y-Achse)	Servomotor×1)0.4kW	(Servomotor×1)0.4kW	(Servomotor×1)0.4kW
Motorleistung Rotation (Z-Achse)	(Servomotor×1)1.5kW	(Servomotor×1)0.75kW	(Servomotor×1)0.75kW
Motorleistung Zuführung von hinten (X-Achse)	(Servomotor×2)0.4kW	(Servomotor×2)0.4kW	(Servomotor×2)0.4kW
Motorleistung Zuführung (X-Achse)	(Servomotor×2)0.1kW	/	/
Motorleistung Hub (Z-Achse)	(Servomotor×1)0.75kW	(Servomotor×1)0.75kW	/

Geeignete Materialien

BST16-IIIS

PA12/PA11 (einschichtiges Rohr)

S3000-22V

PA12/PA11 (ein-/mehrschichtiges Rohr)
PA1012, PA612, PA66, PP, PE, TPV

BST25-IV

PA12/PA11 (ein-/mehrschichtiges Rohr)
PA612, PA1012, PA6

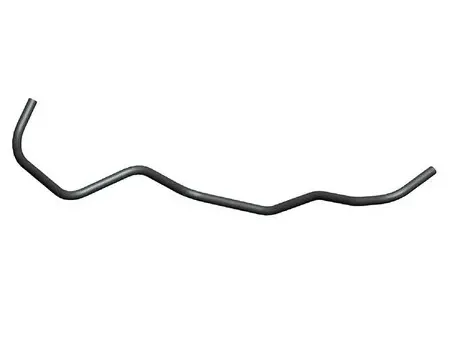

Rohrgröße: 8×1
Biegelänge: 2650mm
Biegungen: 15
Prozesszyklus: 72s
Material: PA12/EVOH/PA12
Biegeradius: R20
Flachtheit: >88%

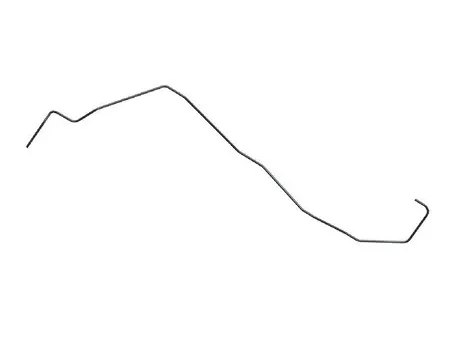

Rohrgröße: 12×1
Biegelänge: 950mm
Biegungen: 8
Prozesszyklus: 45s
Material: PA612/EVOH/PA12
Biegeradius: R30
Flachtheit: >88%

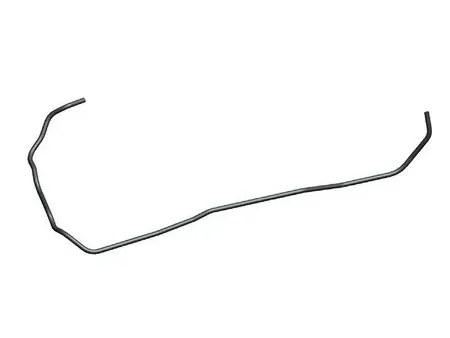

Rohrgröße: 12×1
Biegelänge: 1950mm
Biegungen: 18
Prozesszyklus: 120s
Material: PA12/EVOH/PP
Biegeradius: R30
Flachtheit: >88%

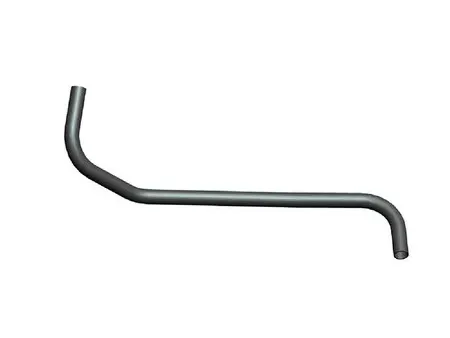

Rohrgröße: 16×1.25
Biegelänge: 1250mm
Biegungen: 11
Prozesszyklus: 75s
Material: PA12/EVOH/PA12
Biegeradius: R20
Flachtheit: >88%

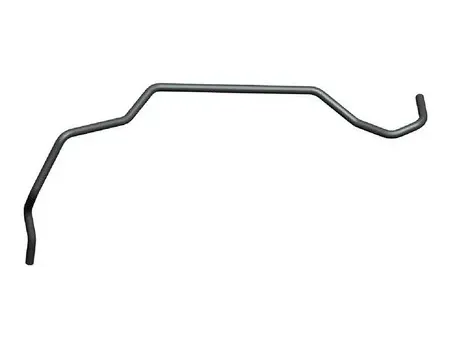

Rohrgröße: 16×1.25
Biegelänge: 1350mm
Biegungen: 10
Prozesszyklus: 65s
Material: PA612/EVOH/PA12
Biegeradius: R40
Flachtheit: >88%

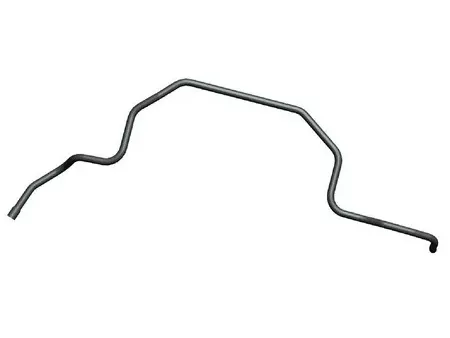

Rohrgröße: 16×1.25
Biegelänge: 1650mm
Biegungen: 13
Prozesszyklus: 92s
Material: PA12
Biegeradius: R40
Flachtheit: >88%

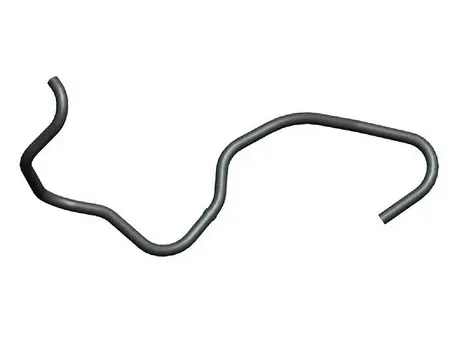

Rohrgröße: 16×1.25
Biegelänge: 650mm
Biegungen: 3
Prozesszyklus: 22s
Material: PA612
Biegeradius: R40
Flachtheit: >88%

Rohrgröße	Min. Biegeradius	Kürzeste Gerade zwischen zwei Winkeln	Min. eingeschlossener Winkel
6×1	22	30	85
8×1	25	35	85
10×1.25	25	40	85
12×1.5	35	45	85
12.5×1.5	35	45	85

Modell	S3000-22V			BST25-IV			BST16-IIIS
Tube Size	Min. Biegeradius	Kürzeste Gerade zwischen zwei rechten Winkeln	Min. eingeschlossener Winkel	Min. Biegeradius	Kürzeste Gerade zwischen zwei rechten Winkeln	Min. eingeschlossener Winkel	Min. Biegeradius	Kürzeste Gerade zwischen zwei rechten Winkeln	Min. eingeschlossener Winkel
6×1	15	25	55	15	25	80	22	30	85
8×1	20	30	55	20	30	80	25	35	85
10×1	25	30	55	25	35	80	/	/	/
10×1.25	25	30	55	25	35	80	25	40	85
12×1	28	30	60	/	/	/	/	/	/
12×1.25	28	30	60	30	40	80	/	/	/
12×1.5	28	30	60	30	40	80	35	45	85
12.5×1.5	30	28	60	30	40	80	35	45	85
13.5×1.25	30	28	60	/	/	/	/	/	/
14×1.5	30	27	60	35	45	80	/	/	/
14×2	30	27	60	35	45	80	/	/	/
15×1.5	30	25	60	/	/	/	/	/	/
15×1.25	30	25	60	/	/	/	/	/	/
16×1.25	30	25	60	/	/	/	/	/	/
16×1.5	30	25	60	/	/	/	/	/	/
16×2	30	25	60	/	/	/	/	/	/
18×1.5	35	27	60	/	/	/	/	/	/
19×1.5	35	27	65	/	/	/	/	/	/
20×1.5	35	28	65	/	/	/	/	/	/
21×1.5	37	30	65	/	/	/	/	/	/
22×1.5	39	30	65	/	/	/	/	/	/

Konfigurationen

Heizsystem: festgelegte Frequenzkontrolle
Heizmethode: Semi-Konvektionsheizung
Programmierbare Koordinateneinstellung: nicht unterstützt
Human machine interface (HMI): limitierte Konfiguration
Zuführung: pneumatisch
Zuführungsmethode: von hinten
Bearbeitungspräzision: T3mm

Robotiks integrierfähig: nein
Servosteuerung: Puls
Lenkradsteuerung: nicht verfügbar
Lasermarkierungsgerät: nicht verfügbar
Produktionsstatistik: nicht verfügbar
Resetknopf: nicht verfügbar
Maschinenstatusüberwachung: nicht verfügbar
