Optischer Encoder mit 3 Kanälen
Beschreibung
Der optische Encoder ist ein hochpräziser digitaler Aufnehmer zum Erkennen von Geschwindigkeit, Winkel und Position. Das von LEDs emittierende Licht leuchtet den optischen Encoder auf der Motorschaft, dann wird der Hell-Dunkel-Wechsel durch einen Empfänger (Photozelle) in elektrischen Impuls umgewandelt, der im Controller vergrößert und behandelt wird. Wegen des Freiraums von Zahnrad oder der Abweichung von Antriebsriemen sind DC-Motor und Schrittmotor normalerweise mit dem optischen Encoder mit 500 Impulsen pro Umdrehung ausgestattet.
Es gibt Doppelkanal- und Drei-Kanal-Encoder zur Verfügung. Der optische Encoder mit 3 Kanälen wird als Inkrementalgeber benutzt. Durch das Prinzip von photoelektrischer Umwandlung werden drei Gruppen von Rechteckimpulse (A, B und Z Phase) ausgegangen.
Einsatz

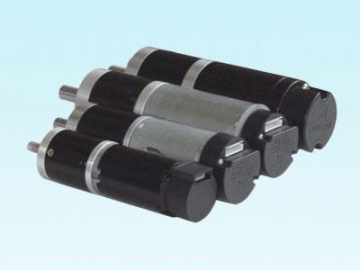

Der optische Encoder mit 3 Kanälen kann am Heck von Servomotor, DC-Motor und Schrittmotor montiert werden.
| Typ | Auflösung | Ausgangsphase | Außendurchmesser der Welle (mm) | Ausgangsstromkreis | Versorgungsspannung | Einbaudurchmesser |
| GBM30B | 50-1024CPR | 3:ABZ | Φ4~Φ8 | L: Leitungstreiber | 5V | Φ19.05/M2.5 |
| GBM302C | 50~1024CPR | 3:ABZ | Φ4~Φ8 | L: Leitungstreiber | 5V | Φ19.05/M2.5 |
| GBM22A | 200 CPR, 256CPR | 3:ABZ | Φ4 | L: Leitungstreiber | 5V | Φ16.86/M2 |
| GBM28A | 100-1025CPR | 3:ABZ | Φ4~Φ6.35 | L: Leitungstreiber | 5V | Φ34/M3 |
| GBM40A | 100-4000CPR | 3:ABZ | Φ4~Φ8 | L: Leitungstreiber | 5V | Φ46/M3 |
Arbeitsumgebung
Relative Luftfeuchtigkeit: 20%~85%RH
Arbeitstemperatur: -20℃-80℃
