Permanenterregter DC-Getriebemotor 70JB80K/60ZY75 70JB80K/60ZY105

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/2-2-4-brushless-dc-gear-motor.html

Allgemeine Daten
Φ70mm
Zulässiges Drehmoment für 70JB80K/60ZY75 70JB80K/60ZY105 permanenterregter DC-Getriebemotor sollte nicht größer als 8.0N.m sein.
Legiertes Stahl-Getriebe

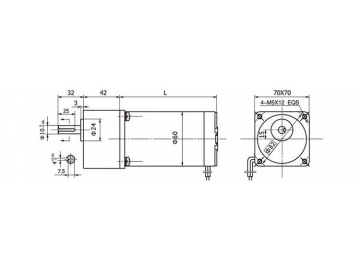

Anschlussmaß

Technische Daten von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment mN.m	Stillstandsstrom A	Length mm
60ZY75-2420	24	2000	0.3	1600	55	6	0.8	215	2.1	76
60ZY75-2430	24	3000	0.4	2400	70	17	1.2	296	5	76
60ZY105-2420	24	2000	0.25	1600	165	30	1.8	760	7.3	106

Technische Daten von Getriebemotor mit DC-Motor 60ZY75

Untersetzungsverhältnis	70JB80K/60ZY75-2420					70JB80K/60ZY75-2430
Anzahl von Rädergetriebe	75	90	100	120	150	75	90	100	120	150
Länge des Getriebes (L) mm	4	4	4	4	4	4	4	4	4	4
Leerlaufdrehzahl r/min	27	22	20	17	13	40	33	30	25	20
Nenndrehzahl r/min	21	17	16	13	10	32	26	24	20	16
Nennmoment N.m	2.7	3.2	3.6	4.3	5	3.4	4.1	4.6	5.5	6.9
Maximale zulässige Belastung in sehr kurzer Zeit N.m	16	16	16	16	16	16	16	16	16	16
Drehrichtung	CW	CW	CW	CW	CW	CW	CW	CW	CW	CW

Technische Daten von Getriebemotor mit 60ZY105

Untersetzungsverhältnis	50	60	75	90	100	50	60	75	90	100
Anzahl von Rädergetriebe	3	4	4	4	4	3	4	4	4	4
Leerlaufdrehzahl r/min	40	33	27	22	20	60	50	40	33	30
Nenndrehzahl r/min	32	26	21	18	16	48	40	32	26	24
Nennmoment N.m	6	6.5	8	8	8	6.5	7.8	8	8	8
Maximale zulässige Belastung in sehr kurzer Zeit N.m	8	16	16	16	16	8	16	16	16	16
Drehrichtung	CCW	CW	CW	CW	CW	CCW	CW	CW	CW	CW

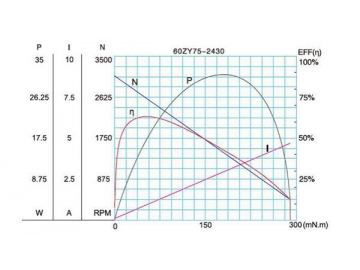

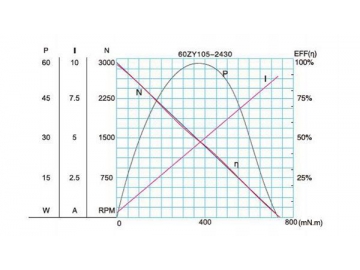

Kennlinie von Motor

Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
