Permanenterregter DC-Getriebemotor, Planetengetriebemotor 56JX300K/60ZY105

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/3-1-2-brush-planetary-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall
Φ56
Zulässiges Drehmoment für 56JX300K/60ZY105 Permanentmagnet DC-Getriebemotor reicht von 2N.m bis 20N.m.

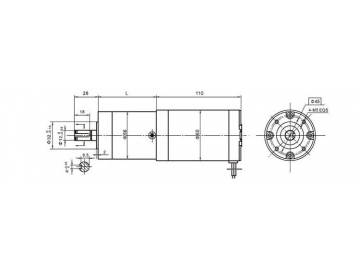

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment mN.m	Stillstandsstrom A
60ZY105-2420	24	2000	0.25	1600	165	30	1.8	760	7.3
60ZY105-2430	24	3000	0.35	2400	180	45	2.2	790	11.2
60ZY105-2450	24	5000	0.50	4000	230	90	6.0	920	15.5

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 60ZY105-2430

Untersetzungsverhältnis	3.6	4.25	7.5	13	15	18	27	32	47	55	65	76	115	168	198	234
Anzahl von Rädergetriebe	1	1	1	2	2	2	2	2	3	3	3	3	3	4	4	4
Länge des Getriebes (L) mm	41	41	41	53	53	53	53	53	64	64	64	64	64	84	84	84
Leerlaufdrehzahl r/min	833	706	400	230	200	167	111	94	64	54	46	39	26	18	15	13
Nenndrehzahl r/min	667	565	320	185	160	133	89	75	51	44	37	32	20	14	12	10
Nennmoment N.m	0.58	0.68	1.2	1.8	2.1	2.6	3.9	4.6	6.1	7.2	8.5	10	15	20	23.5	28
Maximale zulässige Belastung in sehr kurzer Zeit N.m	6	6	6	25	25	25	25	25	50	50	50	50	50	90	90	90

Technische Daten von Getriebemotor mit DC-Motor 60ZY105-2450

Untersetzungsverhältnis	3.6	4.25	7.5	13	15	18	27	32	47	55	65	76	168	198
Anzahl von Rädergetriebe	1	1	1	2	2	2	2	2	3	3	3	3	4	4
Länge des Getriebes (L) mm	41	41	41	53	53	53	53	53	64	64	64	64	84	84
Leerlaufdrehzahl r/min	1389	1176	666	385	333	278	185	156	106	91	77	66	30	25
Nenndrehzahl r/min	1111	941	533	307	266	222	148	125	85	72	61	52	24	20
Nennmoment N.m	0.74	0.87	1.5	2.4	2.7	3.3	5	5.9	7.8	9.2	10.9	12.7	25.5	30
Maximale zulässige Belastung in sehr kurzer Zeit N.m	6	6	25	25	25	25	25	25	50	50	50	50	60	60

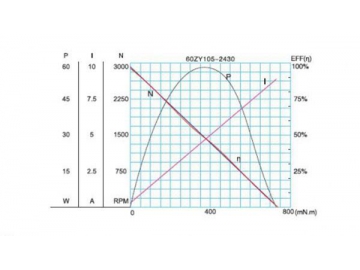

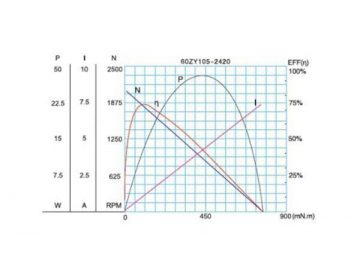

Kennlinie von Motor
