Permanenterregter DC-Getriebemotor, Planetengetriebemotor 56JX300K/63ZY125

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/3-1-2-brush-planetary-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall
Φ56mm
Zulässiges Drehmoment für 56JX300K/63ZY125 Permanentmagnet DC-Getriebemotor reicht von 2N.m bis 20N.m.

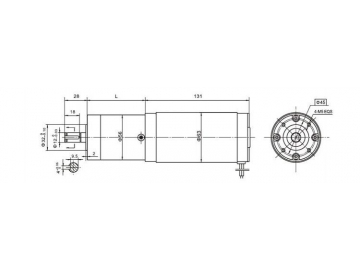

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment mN.m	Stillstandsstrom A
63ZY125-2430	24	3000	0.5	2500	265	65	4.6	950	15.2
63ZY125-2435	24	3500	0.8	2800	320	95	6.0	1100	19.3
63ZY125-2440	24	4000	1.2	3200	450	150	9.0	1200	22.6

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 63ZY125-2430

Untersetzungsverhältnis	3.6	4.25	7.5	13	15	18	27	32	47	55	65	76	115	135	168
Anzahl von Rädergetriebe	1	1	1	2	2	2	2	2	3	3	3	3	3	3	4
Länge des Getriebes (L) mm	53	53	53	61	61	61	61	61	72	72	72	72	72	72	84
Leerlaufdrehzahl r/min	833	706	400	230	200	167	111	94	64	54	46	39	26	22	18
Nenndrehzahl r/min	694	588	333	192	167	139	92	78	53	45	38	33	21	18	15
Nennmoment N.m	0.85	1	1.7	2.7	3.2	3.8	5.7	6.8	9	10	12.5	14.7	22	26	30
Maximale zulässige Belastung in sehr kurzer Zeit N.m	6	6	6	25	25	25	25	25	50	50	50	50	50	50	90

Technische Daten von Getriebemotor mit DC-Motor 63ZY125-2440

Untersetzungsverhältnis	3.6	4.25	7.5	13	15	18	27	32	47	55	65	76	115	135	168
Anzahl von Rädergetriebe	1	1	1	2	2	2	2	2	3	3	3	3	3	3	4
Länge des Getriebes (L) mm	53	53	53	61	61	61	61	61	72	72	72	72	72	72	84
Leerlaufdrehzahl r/min	1111	941	533	308	267	222	148	125	85	73	62	53	35	29	24
Nenndrehzahl r/min	888	752	426	246	213	177	118	100	68	58	49	42	27	24	19
Nennmoment N.m	1.4	1.7	3	4.7	5.4	6.5	9.8	11	15	18	21	25	30	30	30
Maximale zulässige Belastung in sehr kurzer Zeit N.m	6	6	6	25	25	25	25	25	50	50	50	50	50	50	90

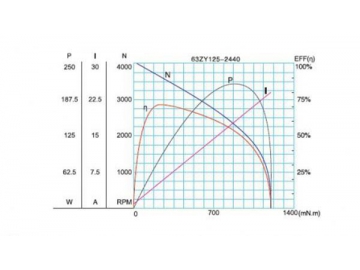

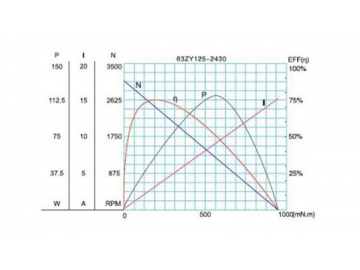

Kennlinie von Motor

Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
