Permanenterregter DC-Getriebemotor 80JB100K/80ZY115

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/2-2-4-brushless-dc-gear-motor.html

Allgemeine Daten
Φ80mm
Zulässiges Drehmoment für 80JB100K/80ZY115 permanenterregter DC-Getriebemotor sollte nicht größer als 10.0N.m sein.
Legiertes Stahl-Getriebe

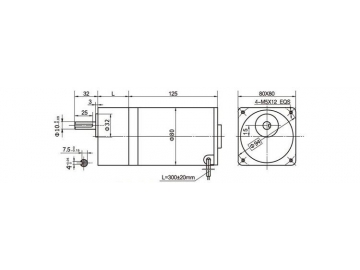

Anschlussmaß

Technische Daten von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment N.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment N.m	Stillstandsstrom A
80ZY115-2420	24	2000	0.3	1700	0.4	57	3.5	1.5	16
80ZY115-2430	24	3000	0.5	2600	0.44	120	7.5	2	33

Technische Daten von Getriebemotor mit DC-Motor 80ZY115-2420

Untersetzungsverhältnis	3	5	7.5	10	12.5	15	25	30	50
Anzahl von Rädergetriebe	2	2	2	2	2	2	3	3	3
Länge des Getriebes (L) mm	32	32	32	32	32	32	43	43	43
Leerlaufdrehzahl r/min	667	400	267	200	160	133	80	67	40
Nenndrehzahl r/min	567	340	227	170	136	113	68	57	34
Nennmoment N.m	0.97	1.6	2.4	3.2	4	4.8	7.3	8.7	10
Maximale zulässige Belastung in sehr kurzer Zeit N.m	15	15	15	15	15	15	30	30	30
Drehrichtung	CW	CW	CW	CW	CW	CW	CCW	CCW	CCW

Technische Daten von Getriebemotor mit DC-Motor 80ZY115-2430

Untersetzungsverhältnis	3	5	7.5	10	12.5	15	25	30	50
Anzahl von Rädergetriebe	2	2	2	2	2	2	3	3	3
Länge des Getriebes (L) mm	32	32	32	32	32	32	43	43	43
Leerlaufdrehzahl r/min	1000	600	400	300	240	200	120	100	60
Nenndrehzahl r/min	800	520	347	260	208	173	104	87	52
Nennmoment N.m	1	1.8	2.7	3.6	4.5	5.4	8.2	9.8	10
Maximale zulässige Belastung in sehr kurzer Zeit N.m	15	15	15	15	15	15	30	30	30
Drehrichtung	CW	CW	CW	CW	CW	CW	CCW	CCW	CCW

Kennlinie von Motor

Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
