Permanenterregter DC-Getriebemotor 80JB100K/71ZY100

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/2-2-1-brushless-dc-gear-motor.html

Allgemeine Daten
Φ80mm
Zulässiges Drehmoment für 80JB100K/71ZY100 permanenterregter DC-Getriebemotor sollte nicht größer als 10.0N.m sein.
Legiertes Stahl-Getriebe
Untersetzungsverhältnis: 3-75
Drehzahl: 21-800 r/min

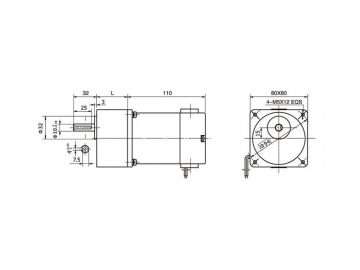

Anschlussmaß

Technische Daten von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment N.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment N.m	Stillstandsstrom A
71ZY110-2420	24	2000	0.4	1600	0.2	33	2.4	1	9.5
71ZY110-2430	24	3000	0.5	2400	0.24	59	3.5	1.2	14

Technische Daten von Getriebemotor mit DC-Motor 71ZY110-2420

Untersetzungsverhältnis	3	5	7.5	10	12.5	15	25	30	50	75
Anzahl von Rädergetriebe	2	2	2	2	2	2	3	3	3	4
Länge des Getriebes (L) mm	32	32	32	32	32	32	43	43	43	43
Leerlaufdrehzahl r/min	667	400	267	200	160	133	80	67	40	27
Nenndrehzahl r/min	533	320	213	160	128	106	64	53	32	21
Nennmoment N.m	0.49	0.8	1.2	1.6	2	2.4	3.6	4.4	7.3	9.8
Maximale zulässige Belastung in sehr kurzer Zeit N.m	5	5	5	5	5	5	15	15	15	20
Drehrichtung	CW	CW	CW	CW	CW	CW	CCW	CCW	CCW	CW

Technische Daten von Getriebemotor mit DC-Motor 71ZY110-2430

Untersetzungsverhältnis	3	5	7.5	10	12.5	15	25	30	50	75
Anzahl von Rädergetriebe	2	2	2	2	2	2	3	3	3	4
Länge des Getriebes (L) mm	32	32	32	32	32	32	43	43	43	43
Leerlaufdrehzahl r/min	1000	600	400	300	240	200	120	100	60	40
Nenndrehzahl r/min	800	480	320	240	192	160	96	80	48	34
Nennmoment N.m	0.58	1.7	1.4	1.9	2.4	2.9	4.4	5.2	8.7	10
Maximale zulässige Belastung in sehr kurzer Zeit N.m	5	5	5	5	5	5	15	15	15	20
Drehrichtung	CW	CW	CW	CW	CW	CW	CCW	CCW	CCW	CW

Kennlinie von Motor
