Permanenterregter DC-Getriebemotor 90JB200K/80ZY125

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/2-2-1-brushless-dc-gear-motor.html

Allgemeine Daten
Zulässiges Drehmoment für 90JB200K/80ZY125 permanenterregter DC-Getriebemotor sollte nicht größer als 20.0N.m sein.
Φ90mm

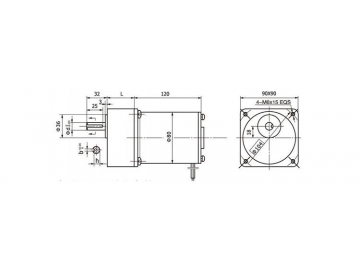

Anschlussmaß
Es gibt zwei Typen von Ausgangswelle für Vorgelege zur Verfügung.
(1) Normaler Typ: d=15, Schlüsselloch b=5, h=12
(2)Auswählbarer Typ: d=12, Schlüsselloch b=4, h=9.5

Technische Daten von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment N.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment N.m	Stillstandsstrom A
80ZY115-2420	24	2000	0.3	1700	0.32	57	3.5	1.5	16
80ZY115-2430	24	3000	0.5	2600	0.44	120	7.5	2	33

Technische Daten von Getriebemotor mit DC-Motor 80ZY115-2420

Untersetzungsverhältnis	3	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75
Anzahl von Rädergetriebe	1	2	2	2	2	2	2	2	3	3	3	3	3	4	4	4	4
Länge des Getriebes (L) mm	42	42	42	42	42	42	42	42	60	60	60	60	60	60	60	60	60
Leerlaufdrehzahl r/min	667	400	333	267	222	200	160	133	111	100	80	67	56	50	40	33	27
Nenndrehzahl r/min	567	340	283	227	189	170	136	113	94	85	68	57	47	43	34	28	23
Nennmoment N.m	0.86	1.3	1.6	1.9	2.3	2.6	3.2	3.9	4.2	4.7	5.8	7	8.4	8.4	11	13	16
Maximale zulässige Belastung in sehr kurzer Zeit N.m	5	10	10	10	10	10	10	10	20	20	20	20	20	40	40	40	40
Drehrichtung	CCW	CW	CW	CW	CW	CW	CW	CW	CCW	CCW	CCW	CCW	CCW	CW	CW	CW	CW

Technische Daten von Getriebemotor mit DC-Motor 80ZY115-2430

Untersetzungsverhältnis	3	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75
Anzahl von Rädergetriebe	1	2	2	2	2	2	2	2	3	3	3	3	3	4	4	4	4
Länge des Getriebes (L) mm	42	42	42	42	42	42	42	42	60	60	60	60	60	60	60	60	60
Leerlaufdrehzahl r/min	1000	600	500	400	333	300	240	200	167	150	120	100	83	75	60	50	40
Nenndrehzahl r/min	867	520	433	347	289	260	208	173	144	130	104	87	72	65	52	43	35
Nennmoment N.m	1.2	1.8	2.1	2.7	3	3.6	4.5	5.3	5.8	6.4	8	9.6	12	12	15	16	17
Maximale zulässige Belastung in sehr kurzer Zeit N.m	5	10	10	10	10	10	10	10	20	20	20	20	20	40	40	40	40
Drehrichtung	CCW	CW	CW	CW	CW	CW	CW	CW	CCW	CCW	CCW	CCW	CCW	CW	CW	CW	CW

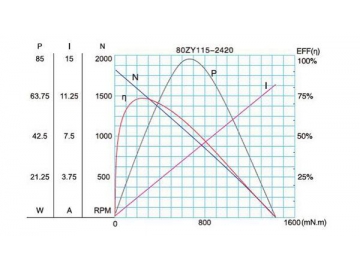

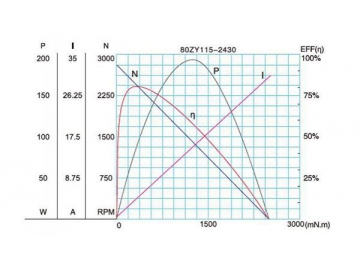

Kennlinie von Motor
