Permanenterregter DC-Getriebemotor, Planetengetriebemotor 92JX1500K/80ZY125

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/3-1-2-brush-planetary-gear-motor.html

Introduction
Auswählbare Materialien für Innenverzahnung: Metall
Φ92mm
Zulässiges Drehmoment für 92JX1500K/80ZY125 permanenterregter DC-Getriebemotor sollte nicht größer als 150N.m sein.
Untersetzungsverhältnis: 4.3-322
Max. transiente Last: 90-450 N.m

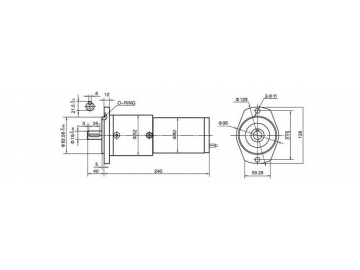

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment mN.m	Stillstandsstrom A
80ZY125-2420	24	3000	0.5	1600	740	120	7	2.5	22
80ZY125-2430	24	3000	1.6	2400	950	240	15	3.2	45

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 80ZY125-2420

Untersetzungsverhältnis	4.3	5.7	7.5	18	24	32	43	56	76	103	139	246	322
Anzahl von Rädergetriebe	1	1	1	2	2	2	2	2	3	3	3	3	3
Länge des Getriebes (L) mm	71	71	71	99	99	99	99	99	124	124	124	124	124
Leerlaufdrehzahl r/min	465	351	267	111	83	63	47	36	26	19	14	8.1	6.2
Nenndrehzahl r/min	372	280	213	88	66	50	37	28	21	15.5	11.5	6.5	4.9
Nennmoment N.m	2.8	3.7	4.9	10.5	14.3	19	25	33	41	55	75	132	150
Maximale zulässige Belastung in sehr kurzer Zeit N.m	90	90	90	270	270	270	270	270	450	450	450	450	450

Technische Daten von Getriebemotor mit DC-Motor 80ZY125-2430

Untersetzungsverhältnis	4.3	5.7	7.5	18	24	32	43	56	76	103	139	246
Anzahl von Rädergetriebe	1	1	1	2	2	2	2	2	3	3	3	3
Länge des Getriebes (L) mm	71	71	71	99	99	99	99	99	124	124	124	124
Leerlaufdrehzahl r/min	697	526	400	166	125	94	70	53	40	29	21	12
Nenndrehzahl r/min	558	421	320	133	100	75	56	42	31	23	17	9.5
Nennmoment N.m	3.6	4.8	6.4	13.8	18.4	24.6	33	43	52	71	96	150
Maximale zulässige Belastung in sehr kurzer Zeit N.m	90	90	90	270	270	270	270	270	450	450	450	450

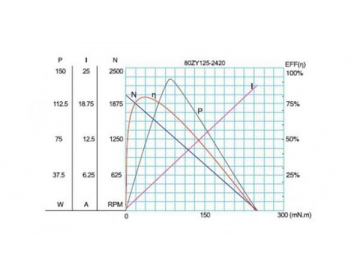

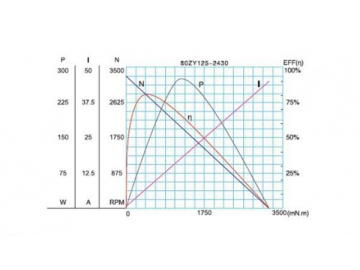

Kennlinie von Motor

Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
