Permanenterregter DC-Getriebemotor, Planetengetriebemotor 80JX1200K/80ZY125

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/3-1-2-brush-planetary-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall und Metallpulver
Φ82mm
Zulässiges Drehmoment für 80JX1200K/80ZY125 permanenterregter DC-Getriebemotor sollte nicht größer als 120N.m sein.

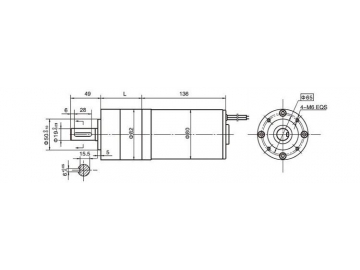

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment mN.m	Stillstandsstrom A
80ZY125-2420	24	2000	0.7	1650	440	76	5	2.5	22
80ZY125-2435	24	3500	1.6	2750	950	274	17	4.4	30

Technische Daten von Getriebemotor mit DC-Motor 80ZY125-2420
80ZY125-2420 DC Gear Motor

Untersetzungsverhältnis	4	7	14	19	25	32	50	64	71	90	116	152	195	329
Anzahl von Rädergetriebe	1	1	2	2	2	2	3	3	3	3	3	3	3	3
Länge des Getriebes (L) mm	66	66	90	90	90	90	115	115	115	115	115	115	115	115
Leerlaufdrehzahl r/min	500	286	143	105	80	63	40	31	28	22	17	13	10	6
Nenndrehzahl r/min	413	236	118	87	66	52	33	26	23	18	14	11	8.5	5
Nennmoment N.m	1.6	2.8	5	6.8	8.9	11	16	21	23	29	37	49	63	106
Maximale zulässige Belastung in sehr kurzer Zeit N.m	60	60	180	180	180	180	360	360	360	360	360	360	360	360

Technische Daten von Getriebemotor mit DC-Motor 80ZY125-2435

Untersetzungsverhältnis	4	7	14	19	25	32	50	64	71	90	116	152	195
Anzahl von Rädergetriebe	1	1	2	2	2	2	3	3	3	3	3	3	3
Länge des Getriebes (L) mm	66	66	90	90	90	90	115	115	115	115	115	115	115
Leerlaufdrehzahl r/min	875	500	250	184	140	109	70	55	49	39	30	23	18
Nenndrehzahl r/min	688	393	196	145	110	86	55	43	39	31	24	18	14
Nennmoment N.m	3.4	6	11	15	19	25	35	44	49	62	80	105	120
Maximale zulässige Belastung in sehr kurzer Zeit N.m	60	60	180	180	180	180	360	360	360	360	360	360	360

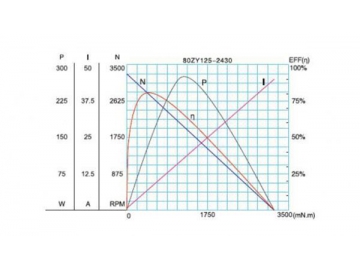

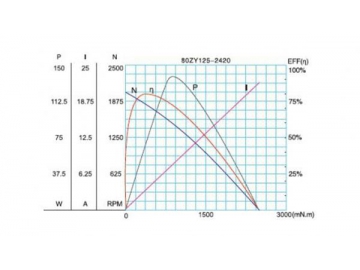

Kennlinie von Motor

Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
