MAC/BBP 2.4 GHz Einchip-Modul
MAC/BBP 2.4 GHz Einchip-Modul
RCTWS1021
Das RCTWS1021 ist ein hoch integrietes MAC/BBP und 2.4 GHz RF/PA/LNA Einchip-Modul mit der Geschwindigkeitunterstützung von 150Mbps PHY. Es entspricht IEEE 802.11n und IEEE 802.11 b/g. Diese Standards sind reiche drahtlose Konnektivität. Das Modul kann die zuverlässige, kostengünstige Durchsatze von einem erweiterten Abstand liefern. Das MAC/BBP 2.4 GHz Einchip-Modul optimiert RF Architektur und Algorithmen von Basisband. Es bietet eine hervorragende Leistung und niedrigen Stromverbrauch. Intelligentes MAC Design setzt eine hocheffiziente DMA-Engine und Datenverarbeitungsbeschleuniger von Hardware, ohne den Hauptrechner zu überlasten. Das MAC/BBP 2.4 GHz Einchip-Modul ist entwickelt, um ständige basierte Funktionen in den Sicherheitbereich, Qualität der Dienstleistung und internationale Regulierung zu unterstützen. Es bietet den Benutzern die größe Leistung jederzeit an allen Umständen.
Eigenschaften von MAC/BBP 2.4 GHz Einchip-Modul
1) USB 2.0
2) CMOS Technologie mit PA, LNA, RF, Basisband und MAC integrierte.
3) 1T1R Modus mit der Geschwindigkeit von 150Mbps PHY zu senden und empfangen.
4) Vererbter Modus und Modus mit hohem Durchsatz.
5) Das MAC/BBP 2.4 GHz Einchip-Modul hat das 20MHz/40MHz Bandbreite.
6) Gewährung von dem Rücklauf des Datenflusses und die Aggregation der Frame.
7) WEP 64/128, WPA, WPA2,TKIP, AES, WAPI.
8) QoS-WMM, WMM-PS, WPS, PIN, PBC.
9) Mehrere BSSID Unterstützung Cisco CCX Unterstützung.
10) Schnittstelle und Option der Antenne.
11) Das MAC/BBP 2.4 GHz Einchip-Modul verfügt über die Bluetooth-Funktion.
12) Niedriger Stromverbrauch mit fortgeschrittener Energieverwaltung.
13) Betriebssysteme: Windows XP 32/64, 2000, Windows 7,

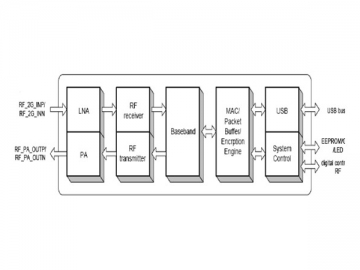

Vereinfachtes Blockschaltbild von MAC/BBP 2.4 GHz Einchip-Modul ist in der folgenden Abbildung dargestellt.
：2
Spezifikatonen von MAC/BBP 2.4 GHz Einchip-Modul
Modellname | RCTWS1021 | |
Produktbeschreibung | USB 2.0 drahtloses Modul | |
WLAN Standard | IEEE 802.11 b/g/n ,WiFi nachgiebig | |
Host-Schnittstelle | USB 2.0 | |
Wichtiger Chipsatz | Ralink RT5370 | |
Abmessung | 11mm X 34mm X 3.3mm | |
Gewicht | 5g | |
Betriebsbedingungen | ||
Spannung |
| |
Betriebstemperatur | 0~70 ℃ | |
Luftfeuchtigkeit außer Betrieb | 90% RH nicht kondensierend (12 Monate unter 0~40 ℃ ) | |
Elektrische Spezifikationen von MAC/BBP 2.4 GHz Einchip-Modul | ||
Frequenzbereich | 2.4~2.4835GHZ | |
Spread Spectrum | DSSS | |
Übertragungsreichweite | 300m(Die Übertragungsgeschwindigkeit kann je nach der Änderung der Umgebung ändern) | |
Übertragungsgeschwindigkeit der Daten | 11n:150/135/120/90/60//54/45/30/15Mbps 72/65/57.8/43.3/28.9/21.7/14.4/7.2Mbps 11b:1/2/5.5/11Mbps 11g:6/9/12/24/36/48/54Mbps | |
11b:1/2/5.5/11Mbps | ||
11g:6/9/12/24/36/48/54Mbps | ||
Sendeleistung | 16dbm | |
Datenschutz | 64/128/152bitWEP,WPA/WPA2,WPA-PSK/WPA2-PSK(TKIP/AES) | |
Empfängerempfindlichkeit | 150M:-71dbm@10%PER | |
135M: -71dbm@10%PER | ||
54M:-71dbm@10%PER | ||
11M:-84dbm@10%PER | ||
6M:-89dbm@10%PER | ||
1M:-93dbm@10%PER | ||
Umgebung | Lagertemperatur:-40~70 ℃ (-40 ℉ ~158 ℉ ) | |
Relative Luftfeuchtigkeit:10%-90% | ||
Nicht kondensierend | ||
Lagerfeuchtigkeit:5%~95% | ||
Nicht kondensierend | ||
Modulationsart | OFDM/CCK/16-QAM/64-QAM | |
Betriebssystem | Window98,ME,SE,XP,XP-64 Windows7, 32/64, 2000, | |

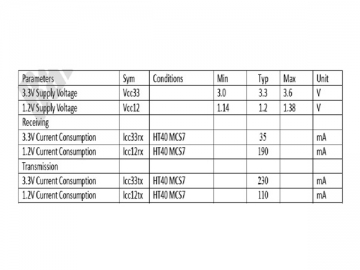

Stromverbrauch von MAC/BBP 2.4 GHz Einchip-Modul
：3

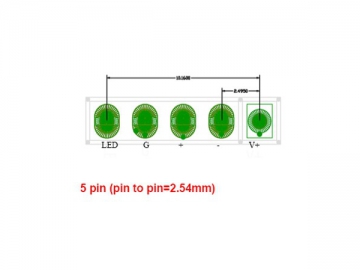

Mechanische Informationen
：14
5 pin (pin bis pin=2.54mm)
Pin-Beschreibung von MAC/BBP 2.4 GHz Einchip-Modul
J1 | VCC | J5 | LED |
J2 | UDM |
|
|
J3 | UDP |
|
|
J4 | GND |
|
|
