ASK/FSK kabelloses Überlagerungsempfänger Modul（新增）
，
3.4. ASK/FSK kabelloses Überlagerungsempfänger Modul
ASK oder FSK kabelloses Überlagerungsempfänger Modul arbeitet zusammen mit der Funkempfäger RCT01TRXB15. Mit der Benutzung des automotiven RF-kabellosen Datenempfängerchips, bietet es die höchste Empfindlichkeit und starke Anti-Interferenz-Fähigkeit durch den kabellosen Signaleingang und Datenausgang ohne externe Schaltung. Aufgrund ihrer überlegenen Leistung, wird es als RKE oder BCM-System von Automotive gewählt. Der Benutzer muss lediglich die Daten durch eine einfache Schaltung dekodieren, dann kann die Entwicklung des kabellosen Produkts leicht erledigt werden. Darüber hinaus ist das Produkt geeignet für Datenkommunikation, Fernbedienung, intelligentes Home-System, kabellose Datenübertragung, kabellose Alarmanlage, kabellose industrielle Steuerung, Reifendruck-Kontrollsystem usw.
Eigenschaften und Vorteile
1.Das Empfängermodul bietet den Empfänger die Empfindlichkeit von bis zu -118dBm.
2. Es arbeitet mit der Frequenz von 315 MHz und 433 MHz. Andere spezifische Frequenzen sind auch verfügbar.
3. Die Eingangsspannung von Leistung ist zwischen 3.6 V und 5.5V.
4. Im Stromspar-Modus verbraucht das Produkt nur 10nA.
5. Es hat einen niedrigen Stromverbrauch von 4.6mA.
6. Beide ASK und FSK Modi stehen zur Verfügung.
7. Unser Produkt kann in dem industriellen Temperaturbereich von
8. Aufgrund ihrer hohen Selektivität und guten Hemmungsfunktion von der Streustrahlung, kann unser Produkt leicht eine Reihe von Authentifizierungen erhalten.
9. Mit der guten Hemmungsfunktion von der lokalen Oszillator-Strahlung, können mehrere Empfängermodule zusammenarbeiten ohne empfangender Abstand.

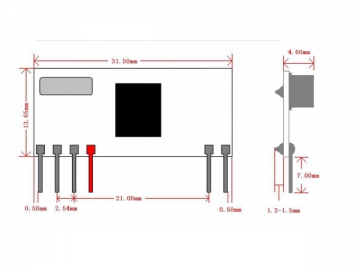

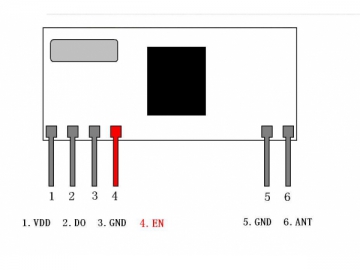

PIN Diagramm
PIN Nr. | Name | Funktionale Erklärung |
1 | VDD | Positive Stromversorgung |
2 | DO | Digitaler Datenausgang |
3 | GND | Bodenstrom |
4 | EN | Aktiviert Stromversorgung |
5 | GND | Bodenstrom |
6 | ANT | Antenneneingang |
Elektrische Parameter des ASK/FSK kabellosen Überlagerungsempfänger Moduls
Testbedingungen: 5V Spannung, | ||||||
Parameter | Symbol | Zustand | Referenzwert | Einheit | ||
Minimum | Standard | Maximum | ||||
Betriebsfrequenz | Fc | 314.90 | 315.00 | 315.10 | MHz | |
Modulationsart | ASK/FSK | |||||
Empfänger-Empfindlichkeit | 50Ω Antenne /1K Kbps | -117 | dBm | |||
Bandbreite | 200 | KHz | ||||
Einschaltzeit | Tonne | 9 | ms | |||
Betriebsspannung | 4.50 | 5.0 | 5.75 | V | ||
Betriebsstrom | IRC | 4.6 | mA | |||
Spiegelfrequenzunterdrückung | 336.4MHz | 20 | dB | |||
Maximale Dekodierte Ausgangsspannung | RL=500K | 3.50 | 3.75 | 5 | V | |
Minimale Dekodierte Ausgangsspannung |
| |||||
