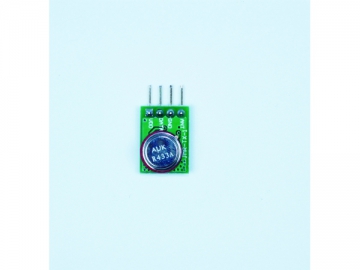

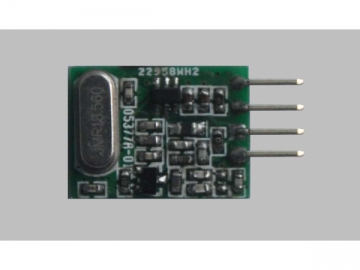

3.7. ASK Sendemodul
Als ein überlegenes Sendemodul von ISM-Band, kommt unser Sendemodul mit Vorteilen von hoher Kraftübertragung und Niederspannung-Stromversorgung. Aufgrund ihrer überlegenen Qualität und Leistung des Produkts, hat das Produkt einfach die FCC oder CE-Authentifizierung bestanden. Mit der Benutzung von europäischen Marke RF kabellosen Datenübertragung oder Empfänger-Chipsätzen, ist es in der Lage, WLAN-Signal im Signaldatenausgang ohne externe Schaltung zu konvertieren. Alle Daten werden durch eine einfache Schaltung dekodiert, dann kann die Gestaltung der kabellosen Produkte leicht erstellt werden.
Das Produkt wird verwendet in Funkfernbedienung, kabellose Alarmanlage, kabellosen Industire-Kontroller, kabellose Datenübertragung, fernbediente Türen, Schranken usw.
Technische Parameter des ASK Sendemoduls
Sendeleistung | >40mW |
Betriebsspannung | 1.8 V-3.6V |
Betriebsfrequenz | 315 MHz, 433 MHz |
Reichweite | |
Statische Stromaufnahme | 20mA (Keine Datenübertragung, und Stromverbrauch.) |
Betriebstemperatur | |
Frequenzstabilität | ±50 KHZ (Mit der Annahme des PLL) |
Übertragungsrate | 3 kb/s |
Input Signal | TTL Level |
Dimension | 11*16* |
PIN-Belegung und Erklärung
Pin | Name | Funktionale Erklärung |
1 | GND | Bodenstrom |
2 | DATA | Dateneingang |
3 | VDD | Positive Stromversorgung |
4 | ANT | Antenneeingang |
Elektrische Parameter des ASK Sendemoduls
Testbedingungen: 1.8V-3.6V Spannung, | ||||||
Parameter | Symbol | Zustand | Referenzwert | Einheit | ||
Minimum | Standard | Maximum | ||||
Betriebsfrequenz | Fc | 315 | 433.92 | MHz | ||
Modulationsart | ASK | |||||
Übertragungsleistung | 3V/50Ω | 17dBm | dBm | |||
Modulationsfrequenz | 2.4K | Hz | ||||
Frequenzgenauigkeit | Fc | ±50K | Hz | |||
Leistungsaufnahme | IRC |
| ||||
