Hydraulische Magnete für AC Magnetventile, DC Magnetventile und selber gleichgerichtete Wet-Pin AC Magnetventile
Die hydraulischen Magnete werden in der Umgebung, wo es keine Luft und Staub gibt, eingesetzt werden, um das Metall nicht zu korrodieren und die Isolierung des Produkts nicht zu zerstören. Das Produkt ist speziell für das von AC, DC oder selber gleichgerichteter AC Stromversorgung betriebene Magnetventil entworfen. Der Schutzgrad des Gehäuses erreicht IP69. Das Produkt ist sehr wirtschaftlich, da die Verlustleitung effektiv reduziert wird. Das Produkt kann leicht in jeder Richtung installiert werden. Um unterschiedliche Nachfrage der Kunden zu befriedigen, können wir die Betriebsspannung, die Größe des Teils, den Körper des Ventils und die Länge der Schubstange einstellen, ohne Auswirkung der Leistung des Produkts.
Anwendungen
Modell MFZ6-※YC: Es wird für die Steuerschaltung mit der Spannung von nicht mehr als 220V vollwellengleichgerichteter Einphasen-Brück-Stromversorgung entworfen.
MFJ6-※YC: Der Bereich des hydraulischen Magnets eignet sich für die Anwendung auf dem Steuerkreis mit 50Hz Einphasen-AC-Netzteil. Die höchste Spannung ist 380V.
MFB-※YC: Für die AC-Schaltung mit 50Hz Einphasen-Stromversorgung, ist das Produkt eine gute Wahl für Sie. Die Spannung darf nicht mehr als 220 sein.
Unser Produkt kann auf Rexroth magnetischem Umschaltventil mit der Verschraubung und dem Durchmesser von 6mm und 10mm arbeiten. Da die Versorgung der Kunden unterschiedlich ist, kann die Spannung entsprechend den spezifischen Anforderungen ausgelegt werden.
Modell:
Nennanziehungskraft [N] : ≥ 22
Nennhublänge[mm] : 2.8
Gesamte Hublänge[mm] : ≥ 6
Unterstützter Öldruck[MPa] : 16
Stromversorgung[W] : ≤ 30
Nennspannung[V] : DC24/110
Betriebsfrequenz [t/h] : 12000
Tastgrad[%] : 100

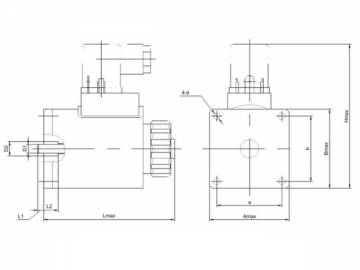

Form und Einbaumaße
| Modell | Außenmaße | Einbauform | ||||||||||||
| Max. A | Max. B | Max. L | a | b | L1 | L2 | L3 | L4 | D1 | D2 | D3 | D4 | d | |
| MFZ6-22YC | 36 | 36 | 83 | 28 ±0.1 | 28 ±0.1 | 9.8 ±0.1 | 10 | 9 | 3.5 | Φ3 | Φ8.1 | Φ8.7 | Φ19 | M4 |
Modell:
Nennanziehungskraft [N] : ≥ 27
Nennhublänge[mm] : 2.8
Gesamte Hublänge[mm] : ≥ 6
Unterstützter Öldruck[MPa] : 10
Anfangsleistung[VA] : ≤154
Stromversorgung[W] : ≤55
Betriebsfrequenz [t/h] : 12000
Tastgrad[%] : 100
Nennspannung [V] : 110 ,220

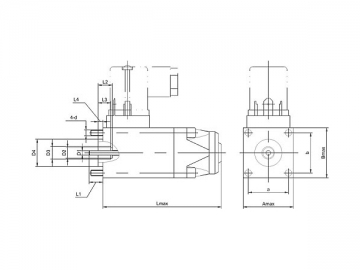

Form und Einbaumaße
| Modell | Außenmaße | Einbauform | ||||||||||||
| Max. A | Max. B | Max. L | a | b | L1 | L2 | L3 | L4 | D1 | D2 | D3 | D4 | d | |
| MFJ6-18YC | 36 | 36 | 83 | 28 ±0.1 | 28 ±0.1 | 9.8 ±0.1 | 10 | 9 | 3.5 | Φ3 | Φ8.1 | Φ8.7 | Φ19 | M4 |
Modell:
Nennanziehungskraft [N] : ≥ 54
Nennhublänge[mm] : 3.6
Gesamte Hublänge[mm] : ≥7. 8
Unterstützter Öldruck[MPa] : 16
Anfangsleistung[VA] : ≤480
Stromversorgung[W] : ≤ 65
Betriebsfrequenz [t/h] : 12000
Tastgrad[%] : 100
Nennspannung [V] : 110 ,220

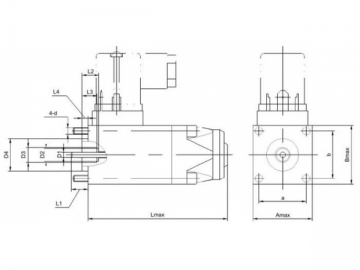

Form und Einbaumaße
| Modell | Außenmaße | Einbauform | ||||||||||||
| Max. A | Max. B | Max. L | a | b | L1 | L2 | L3 | L4 | D1 | D2 | D3 | D4 | d | |
| MFJ6-54YC | 70 | 80 | 86.5 | 58.7 ±0.1 | 68.2 ±0.1 | 10 ± 0.1 | 5 | 3 | 3 | Φ6 | Φ17.5 | Φ23 | Φ32 | M5 |
