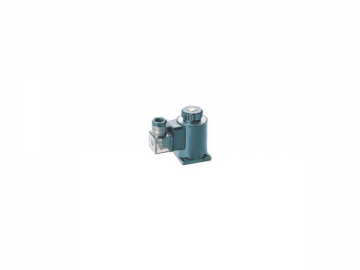

Hydraulische Magnete für DC Magnetventile und selber gleichgerichtete Wet-Pin AC Magnetventile
Die MFZ1-※YC hydraulischen Magnete für DC Magnetventile sind für den Steuerkries mit DC vollwellengleichgerichteter Einphasen-Brücken-Stromversorgung hergestellt. Die anwendbare Spannung darf nicht mehr als 220 sein. Im Falle die Nennanziehkraft anders ist, wird die gesamte Hublänge entsprechend ändert. Die MFB1-※YC ist für AC 50Hz Einphasen-Stromversorgung hergestellt. Die maximale Spannung für diese Art ist 380V.
Das Produkt wird häufig an der Werkzeugmaschine und der automatisierten Maschinen verwendet. Als Leistungskomponente des hydraulischen magnetischen Umschaltventils, kann das Produkt auch an der Steuerung von Schiffen angewendet werden.

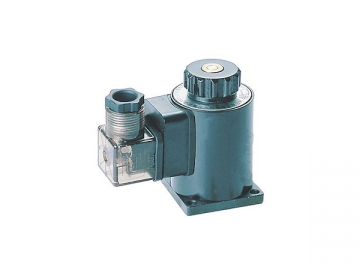

Modell:
Nennanziehungskraft [N] : ≥ 25
Nennhublänge[mm] : 3
Gesamte Hublänge[mm] : ≥ 6
Betriebsfrequenz [t/h] :7200
Nennspannung[V] : 12, 24, 110, 220
Druckfestigkeit[MPa] : 6.3
Tastgrad[%] : 100
Form und Einbaumaße
| Modell-Nr. | Außenmaße | Einbaumaße | ||||||||
| Max. A | Max. B | Max. C | a | b | d | D1 | D2 | L1 | L2 | |
| MFZ1-2.5YC | 47 | 47 | 76 | 38 ±0.2 | 38 ±0.2 | &4.5 | &4 | &8.5 | 3 ±0.2 | 8 |
| MFB1-2.5YC | 47 | 47 | 76 | 38 ±0.2 | 38 ±0.2 | &4.5 | &4 | &8.5 | 3 ±0.2 | 8 |

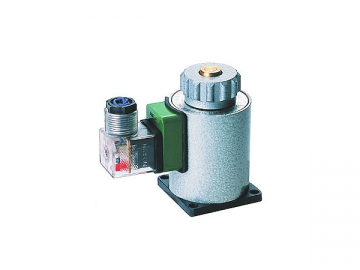

Modell:
Nennanziehungskraft [N] : ≥ 40
Nennhublänge[mm] : 6
Gesamte Hublänge[mm] : ≥ 8.5
Betriebsfrequenz [t/h] :7200
Nennspannung[V] : 12, 24, 110, 220
Druckfestigkeit[MPa] : 6.3
Tastgrad[%] : 100
Form und Einbaumaße
| Modell | Außenmaße | Einbaumaße | ||||||||
| Max. A | Max. B | Max. C | a | b | d | D1 | D2 | L1 | L2 | |
| MFZ1-4YC | 55 | 55 | 100 | 45 ±0.2 | 45 ±0.2 | &5.5 | &7 | &12.5 | 6 ±0.2 | 13 |
| MFB1-4YC | 55 | 55 | 100 | 45 ±0.2 | 45 ±0.2 | &5.5 | &7 | &12.5 | 6 ±0.2 | 13 |
