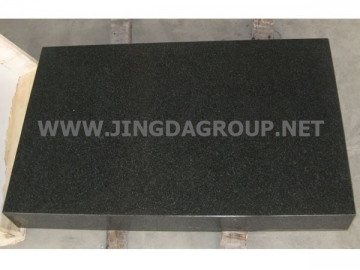

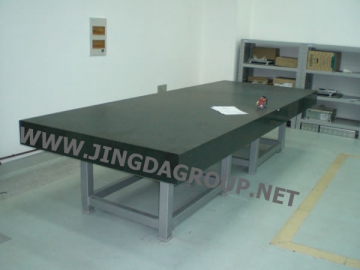

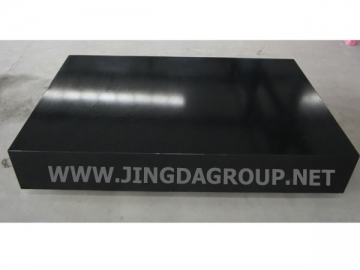

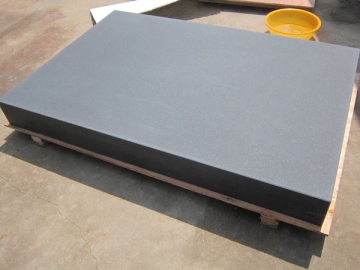

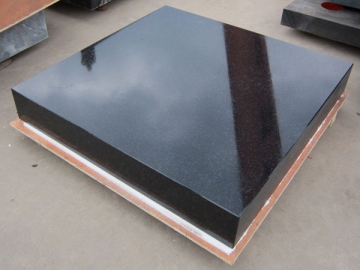

Messplatte aus Granit und Untergestelle

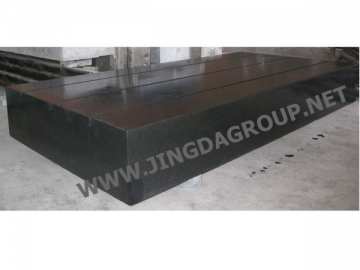

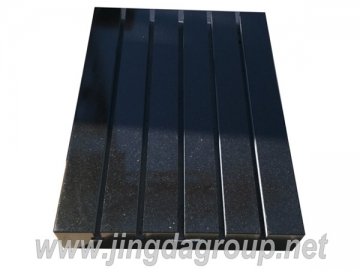

Die Messplatte aus Granit ist ein Präzisions-Messwerkzeug aus natürlichem Steinmaterial. Es wird hauptsächlich verwendet, um Instrument, Präzisionswerkzeug, mechanische Teile zu messen. Der Rohstoff stammt aus qualifizierter Lithosphäre, die durch den natürlichen Alterungsprozess für eine lange Zeit gegangen ist. Das bedeutet, dass unser Produkt Formstabilität hat. Unsere Granit-Messprodukte werden sich aufgrund der konventionellen Temperaturdifferenz nicht verformen. Bei Bedarf können unsere Granit-Richtplatte mit T-Nuten, Gewindebohrungen usw. ausgestattet werden.
Präzisions-Anforderung
Die Ebenheitstoleranz befolgt den GB4987-85 Standard:
000 Grad: 1×(1 d/1000)um;
00 Grad: 2×(1 d/1000)um;
0 Grad: 4×(1 d/1000)um;
1 Grad: 8×(1 d/1000)um
Bemerkung: "d" bezieht sich auf die diagonale Linie und deren Einheit ist "mm". Im Allgemeinen ist die Messtemperatur bei 20±2℃.
Merkmale
1. Wegen langfristigen natürlichen Alterungsprozesses hat die Granit-Messplatte die Funktionen wie z. B. einheitliche Struktur, keine Eigenspannungen und niedrige lineare Ausdehnungskoeffizient. Es ist schwer zu verformen, deswegen hat es hohe Präzision.
2. Diese Granit-Messplatte hat keine Kratzer auch nach eine lange Verwendung. Da es nicht beschränkt auf die Konstanttemperatur ist, kann es auch die Messgenauigkeit unter der Bedingung von normaler Temperatur halten.
3. Unsere Granit-Messplatte wird nicht magnetisiert werden. Wenn es zur Messung verwendet wird, bewegt es sich reibungslos. Dieses Produkt ist feuchtfest.
| Größe(mm) | Gewicht (kgs) | Präzisionsgrad (μm) | |||
| 000 | 00 | 0 | 1 | ||
| 300 × 200 × 50 | 17 | 1.5 | 3 | 6 | 12 |
| 300 × 300 × 50 | 19 | 1.5 | 3 | 6 | 12 |
| 400 × 300 × 70 | 25 | 1.5 | 3 | 6 | 12 |
| 400 × 400 × 70 | 48 | 2 | 3.5 | 6.5 | 13 |
| 630 × 400 × 100 | 76 | 2 | 3.5 | 7 | 14 |
| 630 × 630 × 100 | 155 | 2 | 4 | 8 | 16 |
| 800 × 500 × 130 | 156 | 2 | 4 | 8 | 16 |
| 1000 × 630 × 130 | 284 | 2.5 | 4.5 | 9 | 18 |
| 1000 × 750 × 150 | 338 | 2.5 | 5 | 9 | 18 |
| 1000 × 1000 × 150 | 450 | 2.5 | 5 | 10 | 20 |
| 1600 × 1000 × 200 | 963 | 3 | 6 | 12 | 24 |
| 2000 × 1000 × 200 | 1200 | 3.5 | 6.5 | 13 | 26 |
| 1600 × 1600 × 300 | 2312 | 3.5 | 6.5 | 13 | 26 |
| 2000 × 1600 × 300 | 2890 | 3.5 | 7 | 14 | 28 |
| 2500 × 1600 × 300 | 3612 | 4 | 8 | 16 | 32 |
| 3000 × 2000 × 500 | 9030 | 4.5 | 9 | 18 | 36 |
| 4000 × 2000 × 500 | 12040 | 5.5 | 11 | 22 | 44 |
| 6000 × 2000 × 700 | 25284 | 7.5 | 15 | 30 | 60 |
