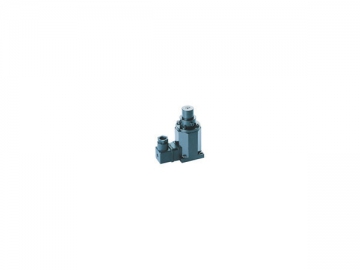

GV40-4-AT Proportionalmagnete
Die GV40-4-AT Proportionalmagnete haben gute Lineare Verstärkung, hohe Wiederholungsgenauigkeit und starke Ausgangskraft. Sie ist eine elektro-mechanische Umwandlungsvorrichtung. Das Ausgangssignal ist proportional zu dem Eingangssignal in dem Bereich von der Nennhublänge und dem Nennstrom. Wenn das Produkt zusammen mit Proportionalregelverstärker verwendet wird, kann das Produkt die Position des Elements von dem elektro-hydraulischen Proportionalventil steuern. Das Produkt ist weit verbreitet in vielen elektro-hydraulischen Proportionalventilen, wie Proportionalentlastungsventil, Proportionaldrosselventil und elektronisch-hydraulisches Proportionalkombiventil, verwendet.
Technische Parameter
| Modell | Nennstrom [A] | Nennanziehungskraft [N] | Nennhublänge [mm] | GesamteHublänge [mm] | Tastgrad [%] | Widerstand[20℃] [Ω] | Hysereseder Kraft [%] | HysteresedesStroms [%] | Wiederholungsgenauigkeit [%] | Öldruck [Mpa] |
| GV40 - 4 - AT | 0.8 | 48 | 3.2 | 3.8 | 100 | 10.5 | ≤3 | ≤ 2 | ≤1 | 21 |

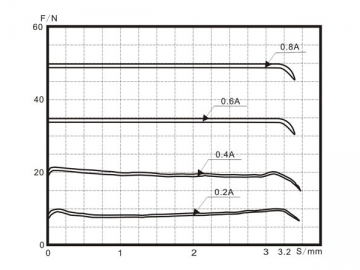

| Form und Einbaumaße | Stabile hub-mechanische Kurve |
1. Manuell betriebene Taste
2. Entlüftungsschraube
