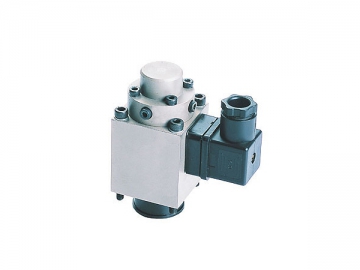

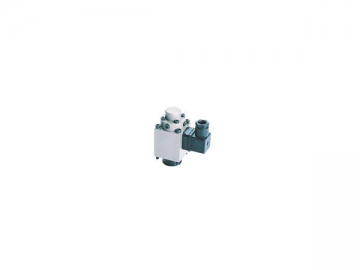

GV45-4-AT Proportionalmagnete
Der GV45-4-AT Proportionalmagnet ist ein elektromechanisches Umwandlungsgerät. Er kann auf Rexroth Proportionaldrosselventil und Propotionalwegeventil in DC 24V elektromagnetische Proportionalsteuerung zusammen mit dem Proportionalverstärker verwendet werden. Im Rahmen der Nennhublänge und des Nennstroms, wird die Ausgangskraft proportional zu dem Eingangssignal umgewandelt. Bei bestimmten voreingestellten elektrischen Strom, kann die Gegenkraft der Feder eingestellt, um den Ausgangsfluß des Proportional-Drosselventils einzustellen. Die stufenlose Regelung des Eingangsstroms innerhalb der vorgeschriebenen Grenzen kann die kontinuierliche Umwandlung und Fernsteuerung des Stellantriebs des hydraulischen Systems im Nennbereich realisieren.
Technische Parameter
| Modell | Nennstrom [A] | Nennanziehungskraft [N] | Nennhublänge [mm ] | Gesamte Hublänge [mm] | Tastgrad [%] | Widerstand [20℃] [Ω] | Hysterese der Kraft [%] | Hysterese des Stroms [%] | Wiederholungsgenauigkeit [%] | Zeit des Öldrucks |
| GV45 -4-AT | 0.8 | 105 | 1.4 | 1.4 | 100 | 19.5 | ≤2 | ≤ 2 | ≤ 1 | 21 |
Form und Einbaumaße
1. Entlüftungsschraube
| Modell | Außenmaße | Einbaumaße | ||||||||
| Max. A | Max. B | Max. L | a | b | L1 | L2 | D1 | D2 | D4 | |
| GV45 – 4 – AT | 45 | 45 | 83 | 35 ± 0.2 | 35 ± 0.2 | 7 | 13 | & 6 | & 28 | M5×60 |
Zugehörige Namen
Kontroller für Proportionalwegeventil | Fernbedienung des hydraulischen Systems
