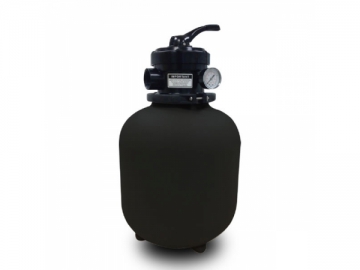

Top-Mount Filterkessel
Eigenschaften von dem Top-Mount Filterkessel
1. Der Körper des Sandfilters.
2. Der in der Fabrik eingestellte Druck ist 350 kPa.
3. Der obere Diffusor garantiert die gleichmäßige Wasserverteilung auf dem Sandbett.
4. Nenngröße der internen Verrohrung ist 1,5 Zoll (50mm Durchmesser) oder 2 Zoll (63mm Durchmesser), um glatt und frei fließende Leistung zu gewährleisten.
5. Die Flansch-Klemme ermögicht 360 Grad Drehung für einfache Installation.
6. Die untere Ablassschraube ist mit dem bequemen winterfesten Verfahren und Wartungsverfahren ausgestattet.

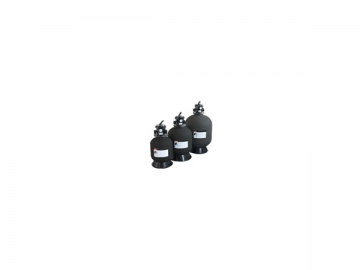

AT Serie
Der Top-Mount Filterkessel von AT Serie verfügt über die ausgezeichnete Leistung, große Filterleistung, lange Haltbarkeit und andere Vorteile. Aufgrund des sieben-stufigen Ventils, kann das Produkt bequem und einfach zu bedienen sein.
Funktionen von dem 7-Wege Ventil
1. Das 7-Wege Ventil ermöglicht die Rückspülung zur Reinigung des abgelagerten Schutt im Sandbett.
2. Nach der Rückspülung, wird das Schmutzwasser aus dem Filter gespült.
3. Der Bypass-Filter wird zur Entwässerung oder zum Absenden des Wasserspiegels des Schwmmbads verwendet. Er kann direkt die schweren Trümmer in die Abwasserleitung absaugen.
4. Das Wasser in dem Filterkessel kann durch das Ventil und Bypass-Filter zurückgeführt werden.
5. Das Ventil kann das Wasser von der Pumpe anhalten.
6. Normale Filterung und regelmäßiges Staubsaugen sind verfügbar.
7. Es ist auch frostbeständig.

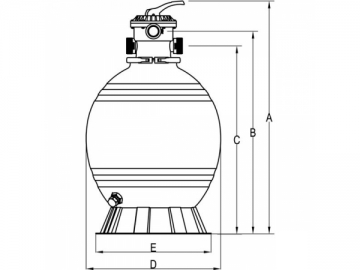

Dimensionen
| Modell | Amm (in.) | Bmm (in.) | Cmm (in.) | Dmm (in.) | Emm (in.) |
| 810 (31.89″) | 685 (26.9″) | 625 (24.6″) | 406 (16″) | 400 (15.75″) | |
| 930 (36.61″) | 805 (31.69″) | 745 (29.33″) | 485 (19″) | 480 (18.89″) | |
| 1110 (43.7″) | 985 (38.78″) | 925 (36.42″) | 610 (24″) | 480 (18.89″) |
| Modell | Durchmesser des Filters | Fläche des Filters m2/ft2 | Größe der Rohrleitung | Nenndurchfluss m3/h (GPM) | Maximaler | Benötigte Stoffe *kg (lbs) | Gewicht kg (lbs) | Dimension des Kartons (cm) |
| 16″ | 0.125 (1.35) | 1 1/2″ | 7.9 (35) | 3.5 (50) | 45 (100) | 7.5 (16.5) | 42 × 42 × 82 | |
| 19″ | 0.195 (2.1) | 1 1/2″ | 3.5 (40) | 3.5 (50) | 79 (175) | 9.7 (21.4) | 48.6 × 48.6 × 90 | |
| 22″ | 0.25 (2.69) | 1 1/2″ | 10 (45) | 3.5 (50) | 115 (250) | 115 (250) | 58 × 58 × 96.5 | |
| 24″ | 0.28 (3.04) | 1 1/2″ | 3.5 (50) | 3.5 (50) | 136 (300) | 16.5 (36.4) | 60.5 × 60.5 × 103 |
Hinweis: "*" bezieht sich auf #20 Quarzsand (0.018″ bis 0.022″).

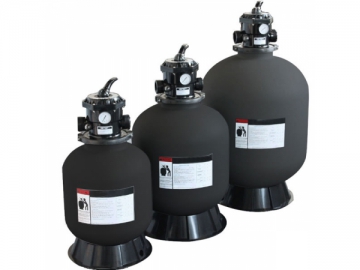

BT Serie
Der Filterkessel von BT Serie mit dem modernen Design verfügt über große Kapazität der Filterung, lange Haltbarkeit und einfache Bedienung. Er kommt mit einem 7-Wege Ventil, das die komfortable Bedienung erleichtert.
Funktionen von dem sieben-stufigen Ventil
1. Es ist leicht für Rückspülung, so dass es die abgeschiedenen Partikel auf dem Sandbett vollständig entfernt werden kann.
2. Spülen wird durchgeführt, wenn die Rückspülung beendet ist. Man muss sicherstellen, dass das schmutzige Wasser vollständig aus dem Filter gespült ist.
3. Der Bypass-Filter wird zur Entwässerung oder zum Absenken des Wasserspiegels in dem Schwimmbad verwendet. Er kann die Trümmer in die Abwasserleitung direkt absaugen.
4. Das Wasser kann durch das Ventil und den Bypass-Filter zurückgeführt werden.
5. Das Ventil in dem Filterkessel kann das Fließen des Wassers von der Pumpe bis zu dem Sandfilter anhalten.
6. Es ist sehr nützlich für normale Filterung und regelmäßiges Staubsaugen.
7. Das Ventil sorgt für eine gute Frostbeständigkeit.

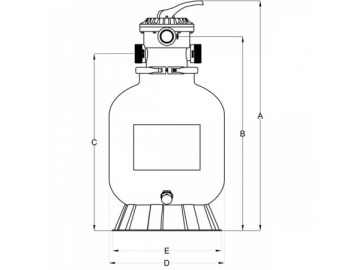

Dimensionen
| Modell | Amm (in.) | Bmm (in.) | Cmm (in.) | Dmm (in.) | Emm (in.) |
| 835 (32.87″) | 710 (27.95″) | 650 (25.59″) | 460 (18″) | 400 (15.75″) | |
| 968 (38.11″) | 843 (33.18″) | 783 (30.82″) | 560 (22″) | 480 (18.89″) | |
| 1120 (44.09″) | 990 (38.97″) | 920 (36.22″) | 660 (26″) | 480 (18.89″) |
| Modell | Durchmesser des Filters | Fläche des Filters m2/ft2 | Größe der Rohrleitung | Nenndurchfluss m3/h(GPM) | Maximaler Betriebsdruck bar (PSI) | Benötigte Stoffe *kg (lbs) | Gewicht kg (lbs) | Dimension des Kartons (cm) |
| 18″ | 0.167 (1.8) | 1 1/2″ | 9 (40) | 3.5 (50) | 50 (110) | 7.5 (16.5) | 47.5 × 47.5 × 85 | |
| 22″ | 0.232 (25) | 1 1/2″ | 10 (45) | 3.5 (50) | 100 (220) | 10.5 (23.1) | 57 × 57 × 99 | |
| 26″ | 0.334 (3.6) | 1 1/2″ | 12 (53) | 3.5 (50) | 160 (360) | 14.5 (32) | 67 × 67 × 112 |
Hinweis: "*" bezieht sich auf #20 Quarzsand (0.018″ bis 0.022″).
BT-Mini Serie
Der Filterbehälter von BT-Mini-Serie ist anwendbar für kleines Schwimmbad und Bad in Wohngebiet und Handelsgebiet. Er erfüllt die grundlegenden Bedürfnisse der Kunden, und perfekt funktioniert mit einem 4-Wege Ventil.
Funktionen des vier-stufigen Ventil
1. Das Ventil ist in der Lage, um die angesammelten Schmutzpartikeln auf dem Sandbett zu reinigen.
2. Nach der Rückspülung, wird das Schmutzwasser aus dem Filter gespült.
3. Es ermöglicht die normale Filterung und regelmäßiges Staubsaugen.
4. Es kommt mit der ausgezeichneten Frostbeständigkeit.
Dimensionen
| Modell | Amm (in.) | Bmm (in.) | Cmm (in.) | Dmm (in.) | Emm (in.) |
| 596 (23.5″) | 430 (16.9″) | 430 (16.9″) | 330 (13″) | 190 (7.5″) |
| Modell | Durchmesser des Filters | Fläche des Filters m2/ft2 | Größe der Rohrleitung | Nenndu- rchfluss m3/h (GPM) | Maximaler Betriebsdruck bar (PSI) | Benötigte Stoffe *kg (lbs) | Gewicht kg ( lbs) | Dimension des Kartons (cm) |
| 12″ | 0.072 (0.78) | 1 1/2″ | 6 (26.4) | 3.5 (50) | 42 (19) | 3.45 (7.6) | 34 × 34 × 62 |
Hinweis: "*" bezieht sich auf #20 Quarzsand (0.018″ bis 0.022″).

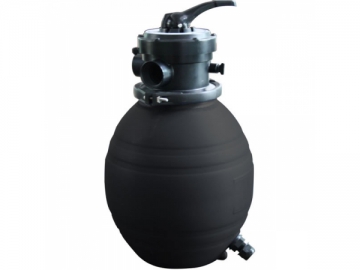

Die AT-Mini Serie wurde für kleine ABG Schwimmbäder und Spa entworfen. Die AT-Mini Serie enthält ein Ventil mit 4 Stellungen, das einfach betrieben werden kann.

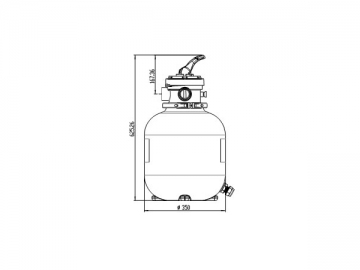

Dimensionen:
| Modellnummer | Filterdurchmesser | Filterbereich M2/ft2 | Rohrgröße | Design Flussrate M3/H(gpm) | Maximaler Betriebsdruck Bar (PSI) | Medien-Anforderung* Kg(lbs) | Gewicht Kg(lbs) | Kartonmaß cm(Zoll) |
| 14” | 0.096(0.78) | 1 1/2” | 7 (30.8) | 3.5(50) | 25(55) | 4 (8.8) | 37×37×65 15”×15”×26” |
Hinweis: "*" bezieht sich auf #20 Quarzsand (0,018 "bis 0,022")

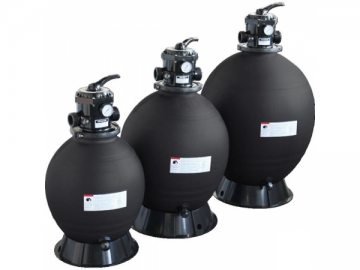

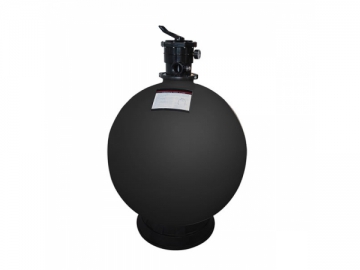

Die CT Serie verfügt über einen Kugeltank mit 2 "Ventilöffnungen. Es ist geeignet für in-Boden- und große oberirdische Schwimmbäder.

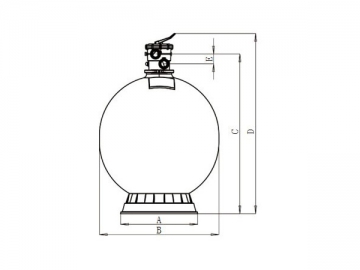

Dimensionen:
| Modellnummer | A mm(in) | B mm(in) | C mm(in) | D mm(in) | E mm(in) | Gewicht Kg(lbs) |
| | 590 (23.2”) | 790 (31”) | 1093 (43”) | 1258 (49.5”) | 76 (3”) | 30.8 (68) |
| | 590 (23.2”) | 915 (36”) | 1220 (48”) | 1385 (54.5”) | 76 (3”) | 60.7(134) |
| Modellnummer | Filterdurchmesser | Filterbereich M2/ft2 | Rohrgröße | Design Flussrate M3/H(gpm) | Maximaler Betriebsdruck Bar (PSI) | Medien-Anforderung* Kg(lbs) | Kartonmaß (cm) |
| | 31” | 0.46(4.9) | 2” | 22 (98) | 3.5(50) | 227 (500) | 81 × 81 ×120 |
| 36” | 0.60(6.5) | 2” | 30 (130 ) | 3.5(50) | 317 (700) | 93 ×93 ×129 |
