Side-Mount Filterkessel
Eigenschaften
1. Der Hauptteil des Filterkessels ist aus HDPE Kunststoff hergestellt, deshalb ist er langlebig und korrosionsbeständig.
2. Der in der Fabrik eingestellte Druck beträgt 350 kPa.
3. Der obere Diffusor sorgt für eine gleichmäßige Wasserverteilung des Sandbetts. Das 1.5″ interne Rohr mit einem Durchmesser von 50mm garantiert den störfreien Wasserfluss.
4. Seine transparente Abdeckung von dem Filterkessel ermöglicht eine einfache Inspektion und Betrieb.
5. Die Entlüftungsschraube wird verwendet, um die eingeschlossenen Lüfte durch den Filter zu entlüften.
6. Die untere Ablassschraube sorgt für bequeme und einfache Wartung und frostbeständiges Verfahren.

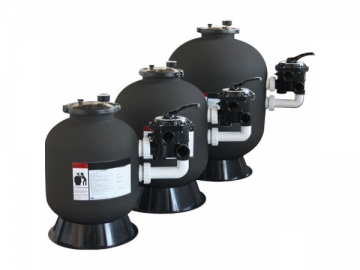

AS Serie
Der Side-Mount Filterkessel von AS Serie kommt mit einem 7-Wege Ventil.
Funktionen von dem 7-Wege Ventil
1. Er arbeitet mit der Rückspül-Funktion zum Entfernen der angesammelten Schutt auf dem Sandbett.
2. Nach dem Abschluss der Rückspülung, wird das Schmutzwasser aus dem Filter gespült.
3. Der Bypass-Filter wird zur Entwässerung oder zum Absenken des Wasserspiegels des Schwimmbad verwendet.
4. Mit dem Ventil und dem Bypass-Filter, kann das Wasser zurückgeführt werden.
5. Das Ventil in dem Filterkessel kann das Wasser von der Pumpe bis zum Filter anhalten.
6. Normaler Filter und regelmäßiges Staubsaugen sind verfügbar.
7. Einfaches frostbeständiges Verfahren ist erhältlich.

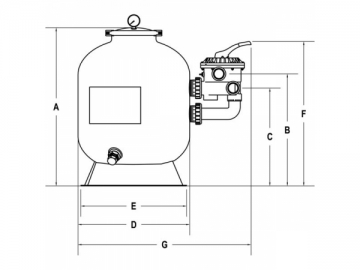

Dimensionen
| Modell | Amm (in.) | Bmm (in.) | Cmm (in.) | Dmm (in.) | Emm (in.) | Fmm (in.) | Gmm (in.) |
| 625 (24.6″) | 450 (17.7″) | 390 (15.35″) | 460 (18″) | 400 (15.75″) | 575 (22.64″) | 730 (28.74″) | |
| 750 (29.52″) | 520 (20.47″) | 460 (18.11″) | 560 (22″) | 480 (18.89″) | 650 (25.59″) | 830 (32.68″) | |
| 890 (35.03″) | 610 (24.01″) | 550 (21.65″) | 660 (26″) | 480 (18.89″) | 750 (29.52″) | 930 (36.61″) |
| Modell.Nr | Filter Diameter | Fläche des Filters m2/ft2 | Größe der Rohrleitung | Nennwasserfluss m3/h (GPM) | Maximaler Betriebsdruck bar (PSI) | Benötigte Stoffe *kg (lbs) | Gewicht Kg (lbs) | Dimension des Kartons(cm) |
| 18″ | 0.167 (1.8) | 1 1/2″ | 9 (40) | 3.5 (50) | 50 (110) | 8.8 (19.4) | 47.5 × 47.5 × 85 | |
| 22″ | 0.232 (25) | 1 1/2″ | 10 (45) | 3.5 (50) | 100 (220) | 11.8 (26) | 57 × 57 × 99 | |
| 26″ | 0.334 (3.6) | 1 1/2″ | 12 (53) | 3.5 (50) | 160 (360) | 16 (35.3) | 67 × 67 × 112 |
Hinweis: "*" bezieht sich auf #20 Quarzsand (0.018″ bis 0.022″).

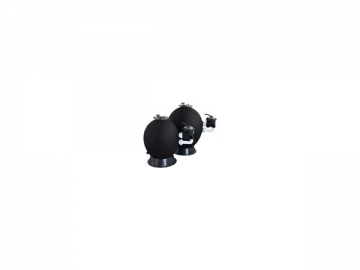

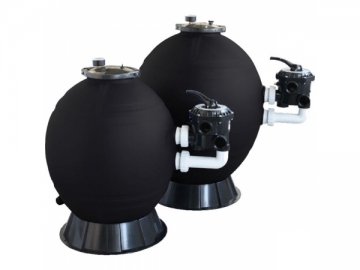

BS Serie
Der Side-Mount Filterbehälter von BS Serie ist auch mit dem 7-Wege Ventil konfiguriert.
Funktionen von dem 7-Wege Ventil
1. Die Rückspül-Funktion kann vollständig die abgeschiedenen Schutt auf dem Sandbett reinigen.
2. Nach der Rückspülung, wird das Schmutzwasser völlig aus dem Filter abgespült.
3. Der Bypass-Filter ermöglicht die Entwässerung oder das Absenken des Wasserstands.
4. Das Wasser kann durch das Ventil und den Bypass-Filter zurückgeführt werden.
5. Das Ventil in dem Filterkessel hält das Wasser von der Pumpe bis zu dem Filter an.
6. Normale Filterung und regelmäßiges Staubsaugen sind erreichbar.
7. Es bietet eine ausgezeichnete Frostbeständigkeit.
Dimensionen
| Modell | Amm (in.) | Bmm (in.) | Cmm (in.) | Dmm (in.) | Emm (in.) | Fmm (in.) | Gmm (in.) |
| 590 (23.23″) | 450 (17.71″) | 390 (15.35″) | 460 (18″) | 400 (15.75″) | 580 (22.83″) | 676 (26.6″) | |
| 700 (27.56″) | 515 (20.27″) | 455 (17.9″) | 485 (19″) | 480 (18.89″) | 650 (25.59″) | 755 (29.72″) | |
| 890 (35.04″) | 610 (24.01″) | 550 (21.65″) | 610 (24″) | 480 (18.89″) | 750 (29.52″) | 880 (34.65″) |
| Modell | Durchmesser des Fläches | Fläche des Filters m2/ft2 | Größe der Rohrleitung | Nenndurchfluss m3/h (GPM) | Maximaler Betriebsdruck bar (PSI) | Benötigte Stoffe *kg (lbs) | Gewicht kg (lbs) | Dimension des Kartons(cm) |
| 16″ | 0.125 (1.35) | 1 1/2″ | 7 (35) | 3.5 (50) | 45 (110) | 8.4 (18.5) | 42 × 42 × 82 | |
| 19″ | 0.195 (2.1) | 1 1/2″ | 9 (40) | 3.5 (50) | 79 (175) | 11.2 (24.7) | 48.6 × 48.6 × 90 | |
| 24″ | 0.28 (3.04) | 1 1/2″ | 11.3 (50) | 3.5 (50) | 136 (300) | 17 (37.5) | 60.5 × 60.5 × 103 |
Hinweis: "*" bezieht sich auf #20 Quarzsand (0.018″ bis 0.022″).
