Motorisierter Lineartisch WN220TA(50-300)S-G

Kostenvoranschlag erhalten

Über uns: http://optical-equipment.de/1-1-1-2-motorized-linear-stage.html

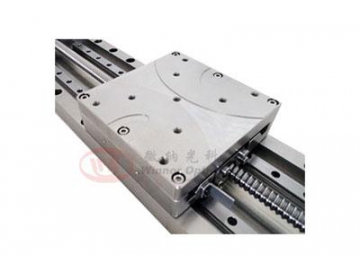

Die motorisierten Lineartische WN220TA (50-300) S-G stehen in 4 Modellen zur Auswahl. Der Hubbereich beträgt zwischen 50 mm und 300 mm. Der Hauptkörper besteht aus Edelstahl. Wegen des Schrittmotors und der Kugelgewinde u eignet sich der Lineartisch ideal für die industrielle Bearbeitung, Labor, usw.

Eigenschaften

Wegen der hohen Belastungsfähigkeit und hohen Starrheit mit der importierten Kugelgewinde und linearen Gleitführung eignet sich der motorisierte Lineartisch für die industrielle Bearbeitung, das Labor oder andere Orten, die eine hohe Belastung erfordern
Der Hauptkörper besteht aus Edelstahl, damit der motorisierte Lineartisch schwerer, stabiler sowie temperatur- und feuchtigkeitsbeständig ist.
Die Positionsgenauigkeit wird unter Verwendung des 5-Phasen-Schrittmotors und der geschlossenen Kontrolle erheblich verbessert.

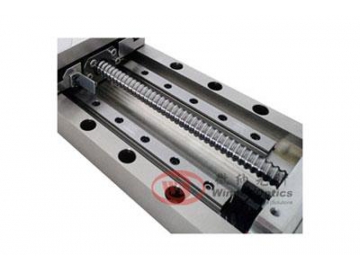

Hochpräzise Kugelgewinde, hohe Wiederholgenauigkeit und Positionsgenauigkeit, kleines Axialspiel und lange Lebensdauer. Das Produkt ist auch mit der staubdichten Abdeckung ausgestattet.

Modell		WN220TA50S-G	WN220TA100S-G	WN220TA200S-G	WN220TA300S-G
Struktur	Stellweg	50mm	100mm	200mm	300mm
	Tischgröße	115×115mm	115×115mm	115×115mm	115×115mm
	Schraubentyp	Hochpräzisions-Kugelgewinde (Führung 5mm)
	Führungsschiene	lineare Hochpräzisions-Gleitführung
	Schrittmotor (0.72°)	5-Phasen-Schrittmotor
	Material	Edelstahl
	Oberfläche	30 kg
	Belastungsfähigkeit	8kg	10kg	12kg	13kg
Genauigkeit	Auflösung	10μ(Ohne Mikroschritt-Steuerung) 0.5μ(20 Mikroschritt-Steuerung)
	Höchstgeschwindigkeit	25mm/sec
	Wiederholgenauigkeit	＜1μ
	Geradheit	8μ		10μ	15μ
	Parallelität beim Betrieb	15μ		20μ	25μ
Zubehöre	Renishaw-Gittermaßstab mit einer Auflösung von 0,1μ

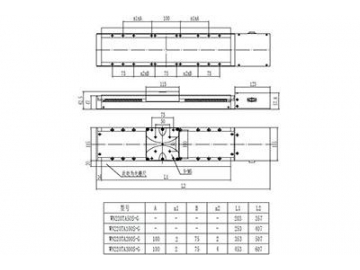

Modell
