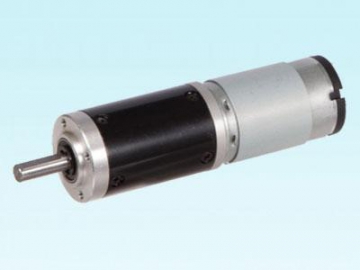

Permanenterregter DC-Getriebemotor, Planetengetriebemotor 32JX30K/28ZY47P

Kostenvoranschlag erhalten

WebSite: http://zd-drivers.de/3-1-2-brush-planetary-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall und Metallpulver
Φ32mm
Zulässiges Drehmoment für 32JX30K/28ZY47P Permanentmagnet DC-Getriebemotor reicht von 0.3N.m bis 3.0N.m.

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom mA	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom mA	Stillstandsmoment mN.m	Stillstandsstrom A
28ZY47P-2445	24	4500	80	3000	9	2.8	270	27	0.7
28ZY47P-2460	24	6000	100	4500	17	8.0	470	76	1.8

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 28ZY47P-2445

Untersetzungsverhältnis	3.7	5.2	14	19	27	51	71	100	139	189	264	369	516	720
Anzahl von Rädergetriebe	1	1	2	2	2	3	3	3	3	4	4	4	4	4
Länge des Getriebes (L) mm	31.0	31.0	40.1	40.1	40.1	49.0	49.0	49.0	49.0	57.9	57.9	57.9	57.9	57.9
Leerlaufdrehzahl r/min	1213	869	321	237	167	88	63	45	32	24	17	12	8.7	6.3
Nenndrehzahl r/min	809	579	214	158	111	59	42	30	22	16	11	8.1	5.8	4.2
Nennmoment N.m	0.030	0.042	0.10	0.14	0.20	0.34	0.47	0.66	0.91	1.1	1.5	2.2	3	3
Maximale zulässige Belastung in sehr kurzer Zeit N.m	1.0	1.0	3.5	3.5	3.5	7.5	7.5	7.5	7.5	9	9	9	9	9

Technische Daten von Getriebemotor mit DC-Motor 28ZY47P-2460

Untersetzungsverhältnis	3.7	5.2	14	19	27	51	71	100	139	189	264	369	516
Anzahl von Rädergetriebe	1	1	2	2	2	3	3	3	3	4	4	4	4
Länge des Getriebes (L) mm	31.0	31.0	40.1	40.1	40.	49.0	49.0	49.0	49.0	57.9	57.9	57.9	57.9
Leerlaufdrehzahl r/min	1617	1158	429	316	222	118	60	43	43	32	23	16	12
Nenndrehzahl r/min	1213	869	321	237	167	88	45	32	32	24	17	12	8.7
Nennmoment N.m	0.057	0.079	0.19	0.26	0.37	0.63	1.2	1.7	1.7	2.1	2.9	3	3
Maximale zulässige Belastung in sehr kurzer Zeit N.m	1.0	1.0	3.5	3.5	3.5	7.5	7.5	7.5	7.5	9	9	9	9

Kennlinie von Motor

Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
