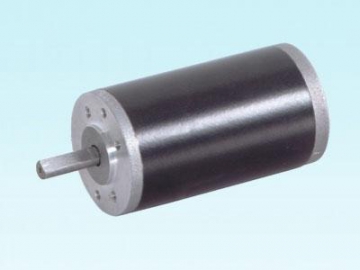

Permanenterregter DC-Getriebemotor, Planetengetriebemotor 56JXM200K/52ZY95

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/3-1-2-brush-planetary-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall und Metallpulver
Φ52mm
Zulässiges Drehmoment für 56JXM200K/52ZY95 Permanentmagnet DC-Getriebemotor reicht von 2N.m bis 20N.m.
Leerlaufdrehzahl für Getriebemotor: 2000-4000 r/min
Ausgangsleistung: 15-40 W

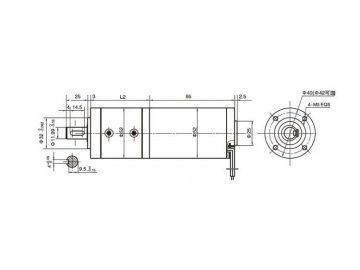

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment mN.m	Stillstandsstrom A
52ZY95-2420	24	2000	0.2	1600	80	15	1.5	400	4.2
52ZY95-2430	24	3000	0.3	2400	100	25	2.5	410	6.0
52ZY95-2440	24	4000	0.4	3200	130	40	3.5	585	11

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 52ZY95-2420

Untersetzungsverhältnis	4.5	6.25	8	20	28	34	50	64	91	127	162	225	312
Anzahl von Rädergetriebe	1	1	1	2	2	2	2	2	3	3	3	3	3
Länge des Getriebes (L) mm	56	56	56	72	72	72	72	72	87	87	87	87	87
Leerlaufdrehzahl r/min	444	320	250	100	71	59	40	31	22	16	12	9	6
Nenndrehzahl r/min	356	256	200	80	57	47	32	25	17	12	9	7	5
Nennmoment N.m	0.32	0.45	0.58	1.3	1.8	2.2	3.2	4.1	5.3	7.4	9.5	13.1	18.2
Maximale zulässige Belastung in sehr kurzer Zeit N.m	6	6	6	25	25	25	25	25	50	50	50	50	50

Technische Daten von Getriebemotor mit DC-Motor 52ZY95-2430

Untersetzungsverhältnis	4.5	6.25	8	20	28	34	50	64	91	127	162	225	312
Anzahl von Rädergetriebe	1	1	1	2	2	2	2	2	3	3	3	3	3
Länge des Getriebes (L) mm	56	56	56	72	72	72	72	72	87	87	87	87	87
Leerlaufdrehzahl r/min	666	480	375	150	106	88	60	46	33	24	18	13	9
Nenndrehzahl r/min	533	384	300	120	85	70	48	37	25	18	13	10	7.5
Nennmoment N.m	0.4	0.56	0.72	1.6	2.2	2.7	4	5.1	6.6	9.2	11.8	16.3	22
Maximale zulässige Belastung in sehr kurzer Zeit N.m	6	6	6	25	25	25	25	25	50	50	50	50	50

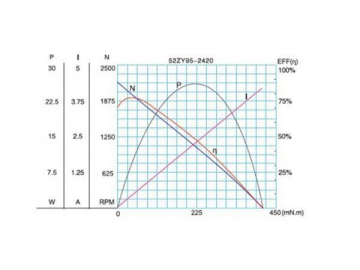

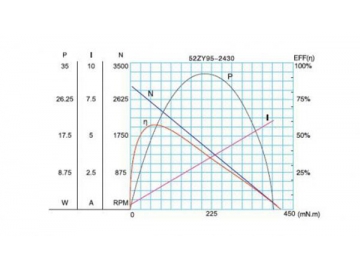

Kennlinie von Motor

Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
