Unterwasserschlauch/ Marineschlauch ohne Schwimmkörper
Kostenvoranschlag erhalten

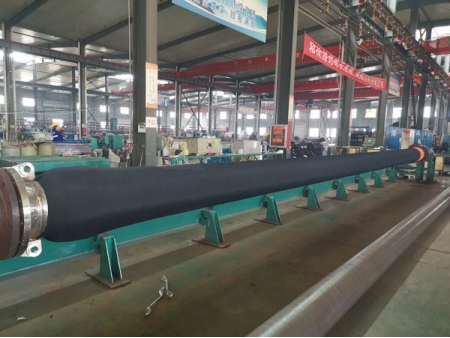

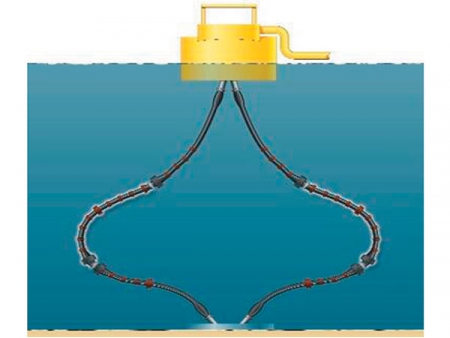

Die Unterwasserschläuche haben keine Schwimmkörper und können an Rohrverzweigungen und Einpunktverankerungen von Unterwasser-Pipelines angeschlossen werden. Unsere Unterwasserschläuche mit einfachem oder doppeltem Schlauchkörper können individuell nach Kundenanforderungen und je nach Marineanwendung maßangefertigt werden.
Eigenschaften
1. Nenndruck: 15, 19 oder 21 bar
2. Sicherheitsfaktor: 5:1
3. Stromdurchgang: kontinuierlich oder auf Anfrage
Technische Daten
(Die folgenden Datensets wurden unter einem Betriebsdruck von 15, 19 oder 21 bar aufgezeichnet)
Innendurchmesser mm | Gewicht (leer) kg | Außendurchmesser mm | Min. Biegeradius m | |||
9.1m | 10.7m | 12.2m | A | B | ||
150(6") | 372/144 | 415/161 | 458/178 | 368 | 254 | 0.6(2.0') |
200(8") | 505/217 | 561/242 | 617/267 | 471 | 311 | 0.8(2.8') |
250(10") | 681/282 | 762/311 | 843/340 | 471 | 368 | 1.0(3.3') |
300(12") | 942/346 | 1052/381 | 1162/416 | 581 | 471 | 1.2(4.0') |
400(16") | 1389/592 | 1559/659 | 1729/726 | 697 | 581 | 1.6(5.3') |
500(20") | 1840/837 | 2072/928 | 2304/1019 | 799 | 697 | 2.0(6.6') |
600(24") | 2704/1254 | 3030/1399 | 3356/1544 | 946 | 799 | 2.4(8.0') |
Hinweis: Auf Anfrage sind auch Sonderanfertigungen möglich.
Zertifikate

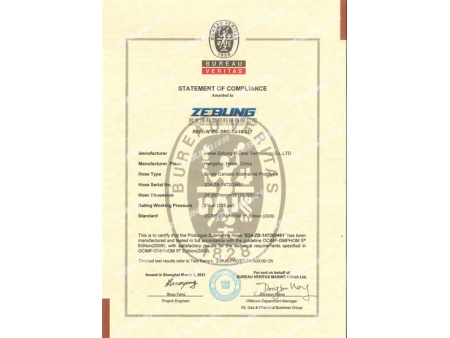

- BV Testbericht (Marineschlauch mit einer Karkasse, Prototyp-DN600mm)

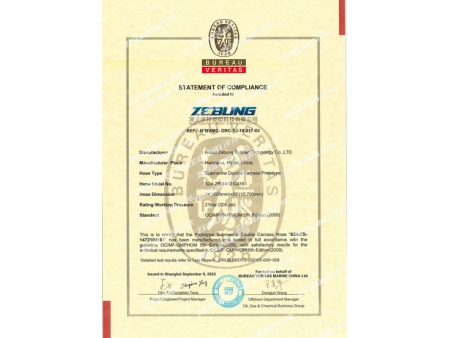

- BV Testbericht (Marineschlauch mit zwei Karkassen, Prototyp-DN600mm)

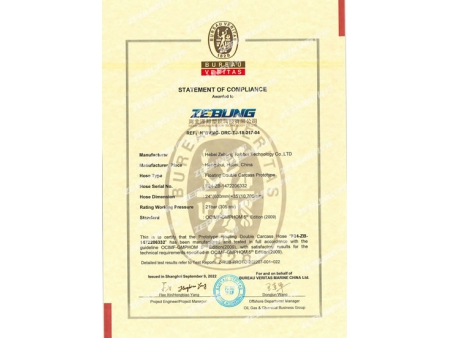

- BV Testbericht (Schwimmschlauch mit zwei Karkassen, Prototyp -DN600mm)

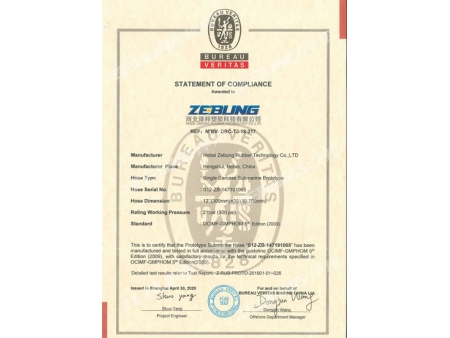

- BV Testbericht (Marineschlauch mit einer Karkasse, Prototyp-DN300mm)

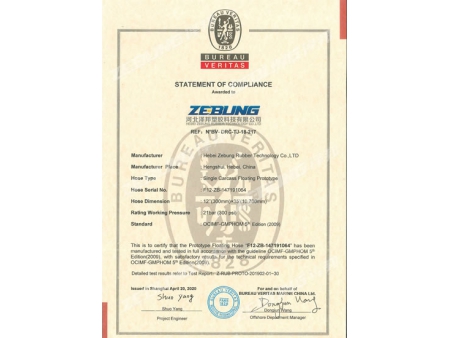

- BV Testbericht (Schwimmschlauch mit einer Karkasse, Prototyp-DN300mm)

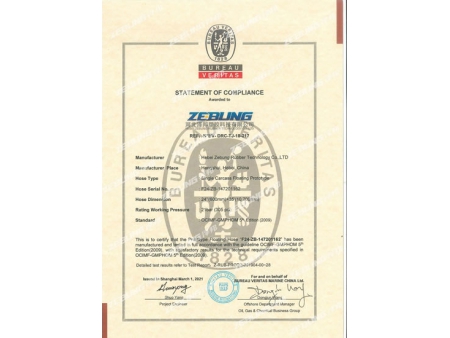

- BV Testbericht (Schwimmschlauch mit einer Karkasse, Prototyp-DN600mm)
