Permanenterregter DC-Getriebemotor, Planetengetriebemotor 52JXM200K/52ZY80

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/3-1-2-brush-planetary-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall und Metallpulver
Φ52mm
Zulässiges Drehmoment für 52JXM200K/52ZY80 Permanentmagnet DC-Getriebemotor reicht von 2N.m bis 20N.m.

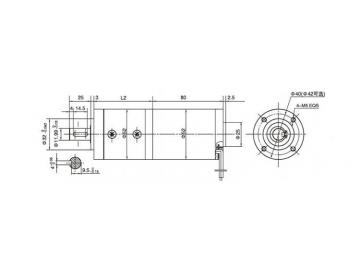

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment mN.m	Stillstandsstrom A
52ZY80-2430	24	3000	0.35	2400	75	18	1.5	320	6.0
52ZY80-2440	24	4000	0.42	3200	80	27	2.0	446	7.5

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 52ZY80-2430

Untersetzungsverhältnis	4.5	6.25	8	20	28	34	50	64	91	127	162	225	312
Anzahl von Rädergetriebe	1	1	1	2	2	2	2	2	3	3	3	3	3
Länge des Getriebes (L) mm	56	56	56	72	72	72	72	72	87	87	87	87	87
Leerlaufdrehzahl r/min	666	480	375	150	106	88	60	46	33	24	18	13	9
Nenndrehzahl r/min	533	384	300	120	85	70	48	37	25	18	13	10	7.5
Nennmoment N.m	0.3	0.42	0.54	1.2	1.7	2.0	3.0	3.9	5.0	6.9	8.8	12.3	17
Maximale zulässige Belastung in sehr kurzer Zeit N.m	6	6	6	25	25	25	25	25	50	50	50	50	50

Technische Daten von Getriebemotor mit DC-Motor 52ZY80-2440

Untersetzungsverhältnis	4.5	6.25	8	20	28	34	50	64	91	127	162	225	312
Anzahl von Rädergetriebe	1	1	1	2	2	2	2	2	3	3	3	3	3
Länge des Getriebes (L) mm	56	56	56	72	72	72	72	72	87	87	87	87	87
Leerlaufdrehzahl r/min	888	640	500	200	143	118	80	62	44	31	25	18	13
Nenndrehzahl r/min	711	512	400	160	114	94	64	50	35	25	20	14	10
Nennmoment N.m	0.32	0.45	0.58	1.3	1.8	2.2	3.2	4.1	5.3	7.4	9.5	13.1	18.2
Maximale zulässige Belastung in sehr kurzer Zeit N.m	6	6	6	25	25	25	25	25	50	50	50	50	50

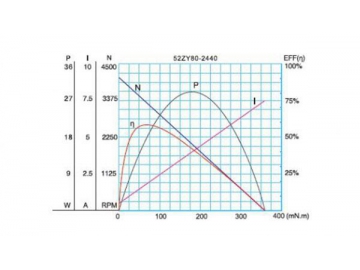

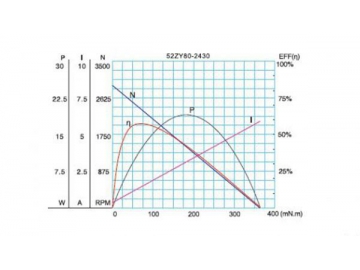

Kennlinie von Motor
