Permanenterregter DC-Getriebemotor, Planetengetriebemotor 72JX850K/71ZY110

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/3-1-2-brush-planetary-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall und Metallpulver
Φ72
Zulässiges Drehmoment für 72JX850K/71ZY110 Permanentmagnet DC-Getriebemotor reicht von 2N.m bis 20N.m.

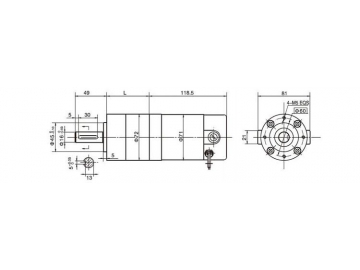

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment mN.m	Stillstandsstrom A
71ZY110-2420	24	2000	0.40	1600	200	33	2.4	1.0	9.5
71ZY110-2430	24	3000	0.50	2600	240	59	3.5	1.2	14

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 71ZY110-2420

Untersetzungsverhältnis	4	7	14	19	27	35	46	68	82	100	124	150	195	308
Anzahl von Rädergetriebe	1	1	2	2	2	2	2	3	3	3	3	3	3	3
Länge des Getriebes (L) mm	56	56	75.5	75.5	75.5	75.5	75.5	95.5	95.5	95.5	95.5	95.5	95.5	95.5
Leerlaufdrehzahl r/min	500	286	143	105	74	57	43	29	24	20	16	13	10	6
Nenndrehzahl r/min	400	229	114	84	59	46	35	24	20	16	13	11	8	6
Nennmoment N.m	0.72	1.3	2.3	3.1	4.4	5.7	7.5	9.9	12	15	18	22	28	45
Maximale zulässige Belastung in sehr kurzer Zeit N.m	45	45	120	120	120	120	120	240	240	240	240	240	240	240

Technische Daten von Getriebemotor mit DC-Motor 71ZY110-2430

Untersetzungsverhältnis	4	7	14	19	27	35	46	68	82	100	124	150	195	308
Anzahl von Rädergetriebe	1	1	2	2	2	2	2	3	3	3	3	3	3	3
Länge des Getriebes (L) mm	56	56	75.5	75.5	75.5	75.5	75.5	95.5	95.5	95.5	95.5	95.5	95.5	95.5
Leerlaufdrehzahl r/min	750	429	214	158	111	86	65	44	37	30	24	20	15	10
Nenndrehzahl r/min	650	371	186	136	96	74	56	38	32	26	21	17	13	8
Nennmoment N.m	0.86	1.5	2.7	3.7	5.2	6.8	8.9	12	14	18	22	26	34	54
Maximale zulässige Belastung in sehr kurzer Zeit N.m	45	45	120	120	120	120	120	240	240	240	240	240	240	240

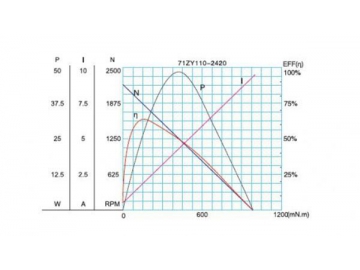

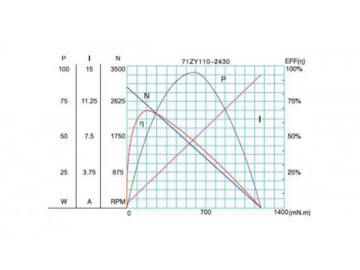

Kennlinie von Motor
