Permanenterregter DC-Getriebemotor, Planetengetriebemotor 82JX1200K/80ZY115

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/3-1-2-brush-planetary-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall und Metallpulver
Φ82mm
Zulässiges Drehmoment für 82JX1200K/80ZY115 Permanentmagnet DC-Getriebemotor reicht von 2N.m bis 20N.m.

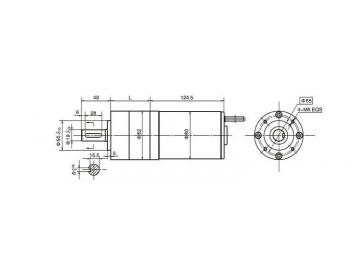

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment mN.m	Stillstandsstrom A
80ZY115-2420	24	2000	0.3	1700	320	57	3.5	1.5	12
80ZY115-2430	24	3000	0.5	2600	440	120	7.5	2.5	30

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 80ZY115-2420

Untersetzungsverhältnis	4	7	14	19	25	32	50	64	71	90	116	152	195	329
Anzahl von Rädergetriebe	1	1	2	2	2	2	3	3	3	3	3	3	3	3
Länge des Getriebes (L) mm	66	66	90	90	90	90	115	115	115	115	115	115	115	115
Leerlaufdrehzahl r/min	500	286	143	105	80	63	40	31	28	22	17	13	10	6
Nenndrehzahl r/min	425	243	121	89	68	53	34	26	24	19	14	11	8.5	5
Nennmoment N.m	1.6	2.8	5	6.8	8.9	11	16	21	23	29	37	49	63	105
Maximale zulässige Belastung in sehr kurzer Zeit N.m	60	60	180	180	180	180	360	360	360	360	360	360	360	360

Technische Daten von Getriebemotor mit DC-Motor 80ZY115-2430

Untersetzungsverhältnis	4	7	14	19	25	32	50	64	71	90	116	152	195	329
Anzahl von Rädergetriebe	1	1	2	2	2	2	3	3	3	3	3	3	3	3
Länge des Getriebes (L) mm	66	66	90	90	90	90	115	115	115	115	115	115	115	115
Leerlaufdrehzahl r/min	750	429	214	158	120	94	60	47	42	33	26	20	15	9
Nenndrehzahl r/min	650	371	185	137	104	81	52	40	36	29	22	17	13	8
Nennmoment N.m	1.2	2	3.6	4.9	6.5	8.3	12	15	16.5	21	27	36	46	77
Maximale zulässige Belastung in sehr kurzer Zeit N.m	60	60	180	180	180	180	360	360	360	360	360	360	360	360

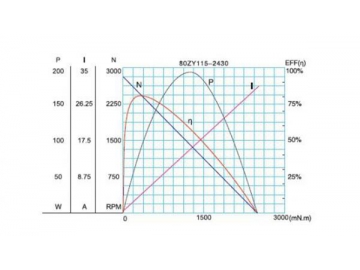

Kennlinie von Motor

Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
