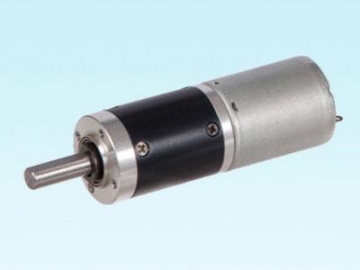

Permanenterregter DC-Getriebemotor, Planetengetriebemotor 24JX10K/24ZY30

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/2-2-4-brushless-dc-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall und Metallpulver
Φ24mm
Zulässiges Drehmoment für 24JX10K/24ZY30 Permanentmagnet DC-Getriebemotor reicht von 0.1N.m bis 1.0N.m.

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom mA	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom mA	Stillstandsmoment mN.m	Stillstandsstrom A
24ZY30-1280	12	8000	80	6500	3	2.0	300	15	1.2
24ZY30-12100	12	10000	100	7700	4	3.1	420	18.5	1.6

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 24ZY30-1280

Untersetzungsverhältnis	14	19	27	51	71	100	139	189	264	369	516
Anzahl von Rädergetriebe	2	2	2	3	3	3	3	4	4	4	4
Länge des Getriebes (L) mm	34.0	34.0	34.0	42.5	42.5	42.5	42.5	50.8	50.8	50.8	50.8
Leerlaufdrehzahl r/min	571	421	296	157	113	80	58	42	30	22	16
Nenndrehzahl r/min	464	342	241	127	92	65	47	34	25	18	13
Nennmoment N.m	0.034	0.046	0.066	0.11	0.16	0.22	0.30	0.37	0.51	0.72	1
Maximale zulässige Belastung in sehr kurzer Zeit N.m	1.2	1.2	1.2	2.5	2.5	2.5	2.5	3	3	3	3

Technische Daten von Getriebemotor mit DC-Motor 24ZY30-12100

Untersetzungsverhältnis	14	19	27	51	71	100	139	189	264	369
Anzahl von Rädergetriebe	2	2	2	3	3	3	3	4	4	4
Länge des Getriebes (L) mm	34.0	34.0	34.0	42.5	42.5	42.5	42.5	50.8	50.8	50.8
Leerlaufdrehzahl r/min	714	526	370	196	141	00	72	53	38	27
Nenndrehzahl r/min	550	405	285	151	108	77	55	41	29	21
Nennmoment N.m	0.045	0.062	0.087	0.15	0.21	0.29	0.41	0.49	0.69	0.96
Maximale zulässige Belastung in sehr kurzer Zeit N.m	1.2	1.2	1.2	2.5	2.5	2.5	2.5	3	3	3

Kennlinie von Motor

Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
