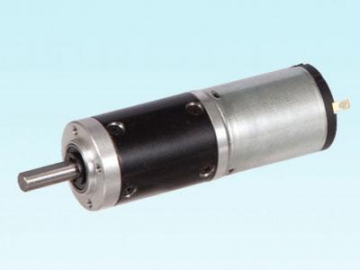

Permanenterregter DC-Getriebemotor, Planetengetriebemotor 28JXE5K/28ZY38

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/3-1-2-brush-planetary-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall und Metallpulver
Φ28mm
Zulässiges Drehmoment für 28JXE5K/28ZY38 Permanentmagnet DC-Getriebemotor reicht von 0.05N.m bis 0.5N.m.

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom mA	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom mA	Stillstandsmoment mN.m	Stillstandsstrom A
28ZY38-1240	12	4000	80	2600	7	1.86	350	17.5	0.75
28ZY38-1250	12	5000	100	3450	7	2.48	370	21.5	0.9

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 24ZY38B-1245

Untersetzungsverhältnis	3.7	5.2	14	19	27	51	71	100	139	189
Anzahl von Rädergetriebe	1	1	2	2	2	3	3	3	3	4
Länge des Getriebes (L) mm	23.5	23.5	26.5	26.5	26.5	31.8	31.8	31.8	31.8	37
Leerlaufdrehzahl r/min	1078	772	286	211	148	78	56	40	29	21
Nenndrehzahl r/min	701	502	186	137	96	5	37	26	19	14
Nennmoment N.m	0.023	0.03	0.079	0.11	0.15	0.26	0.36	0.5	0.5	0.5
Maximale zulässige Belastung in sehr kurzer Zeit N.m	0.15	0.15	0.6	0.6	0.6	1.2	1.2	1.2	1.2	1.5

Technische Daten von Getriebemotor mit DC-Motor 28ZY38-1250

Untersetzungsverhältnis	3.7	5.2	14	19	27	51	71	100	139	189
Anzahl von Rädergetriebe	1	1	2	2	2	3	3	3	3	4
Länge des Getriebes (L) mm	23.5	23.5	26.5	26.5	26.5	31.8	31.8	31.8	31.8	37.0
Leerlaufdrehzahl r/min	1348	965	357	263	185	98	70	50	36	26
Nenndrehzahl N.m	930	666	246	182	128	68	49	35	25	18
Nennmoment r/min	0.023	0.03	0.079	0.11	0.15	0.26	0.36	0.5	0.5	0.5
Maximale zulässige Belastung in sehr kurzer Zeit N.m	0.15	0.15	0.6	0.6	0.6	1.2	1.2	1.2	1.2	1.5

Kennlinie von Motor
