LED Streifen, LED Streifen/ LED Leiste, seitlich abstrahlend

Besonderheiten:
  • Eine leistungsstarke Lichtquelle (3030 LED) gibt diesem Produkt eine besondere Hitzebeständigkeit, vermeidet Lichtflecken und beleuchtet gleichmäßig.
  • Energiesparend, besonders hell, langlebig, benötigt keine Instandhaltung.
  • Sets mit 3 LEDs können zurecht geschnitten werden, bestechende Optik, gute Wärmeableitung, geeignet für unterschiedliche Leuchtkästen.
  • Geringer Verbrauch DC24V, sicher und zuverlässig, IP33 wasserdicht.
  • Konstante Stromzufuhr
Technische Angaben:
Modell LED Chip Lichtfarbe von LEDs Farbtemperatur
(K)
Nennspannung
( V )
Leistung
( W )
Lichtstrom Abstrahlwinkel Dimension
( LM ) ( °) (Länge*Breite
*Höhe)
DRV440E 3030 Reinweiß 7000-8000 24 18 1800-1900 15*45 690*19*11.3
DRV443E 3030 Reinweiß 7000-8000 24 25 2500-2600 15*45 940*20*11.3
Grö0e (Einheit:mm [in]):

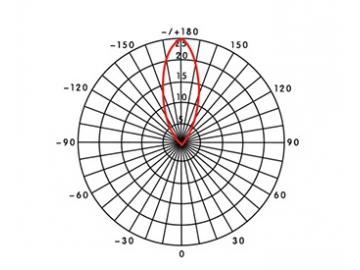

Lichtverbreitung:

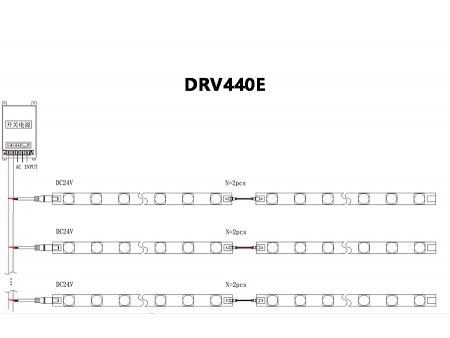

Anschlussdiagramm:
Montageanleitung:
  • Das Netzkabel ist 2x1.5mm2 oder länger. LED Leisten sind mit den Maßen 0.75mm2 / 18 # erhältlich, um eine Überspannung zu vermeiden. So können Überhitzung und Kabelbrände vermieden werden. Die Länge der Verkabelung zwischen Netzanschluss und Leuchte sollte nicht über 3m betragen. Bei über 3m wird ein Leitungsverlust riskiert, sodass die Leuchte an Leistung verliert.
  • Bite schauen Sie sich die Anschlussempfehlung in der Gebrauchsanweisung an.
  • Die Schrauben der Fixierleiste sollten möglichst gerade festgeschraubt werden.
  • Nackte Verbindungs- und Anschlusskabel sollten um 10mm gekürzt und in ein Isolierstück eingeschraubt werden.
  • Nachdem alle Anschlüsse vorgenommen wurden, sollten Sie Silikon (oder einen passenden Kleber/ein passendes Dichtungsmittel) einspritzen/auftragen, um die Kupferdrähte der Verkabelung zu schützen.
  • Fassen Sie niemals ein Kabel bei laufendem Strom an!
  • Wir empfehlen ein Stromquelle mit An-/Ausschalter und notwendigen Schutzvorrichtungen (Kurzschlussschutz, Überspannungs- und Überstromschutz).
Installationsdiagramm:
Montagetipps:
  • Während der Produktversuche war die Fläche, auf der die LED angebracht wurde, eine 3mm tiefe Acryltafel mit 54.4% Lichtdurchlässigkeit.
  • Für die Versuche wurden Metallleuchtkästen verwendet.
  • Bringen Sie die LED gleichmäßig im Leuchtkasten an, um eine effiziente Ausleuchtung zu garantieren.
Anwendungsbeispiele:
