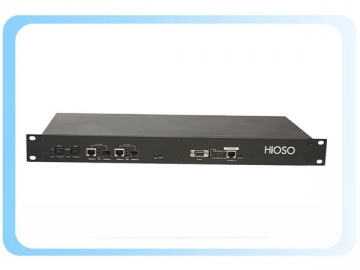

HA7302C/HA7002C/ HA7004C 1U Rack 2/4-PON OLT
1. HiOSO 1U Rack 2/4-PON OLT wird in HA7302C, HA7002C und HA7004C Serien unterteilt. Es ist eine Art des optischen Leitungsterminals, das aufgebaut wird, um China Telecom EPON Ausrüstungsstandard zu befolgen.
2. Dieses Ethernet-Ausrüstung kann mit HA7200 Serien ONU und dem passiven optischen Verteilungsnetzwerk (OND) koordiniert werden, um ein passives optisches Netz zu konstruieren. Es kann die Verwaltung der Geräteleistung, Störungen und Konfigurationen realisieren.
3. Mit dem Design von 1U Rack hat dieses Gerät die Eigenschaften von hoher Dichte und hoher Integration. Das gesamte Gerät unterstützt 2 PON Systeme und 64 Fern ONU-Geräte. Es nicht nur garantiert die Reichweite von 10km bis 20km unter der Bedingung der hohen Bandbreite, sondern auch unterstützt L2 / L3 Übergangskapazität mit voller Leitungsgeschwindigkeit.
4. Als ein hoch integriertes EPON System unterstützt jedes PON System maximal 256 Logical Link Identifiers (LLID). Jedes optisches Leitungssystem wird mit Uplink und Downlink symmetrisch 1.25Gbps Bandbreite angeboten.
5. Das HA7302C 1U Rack 2/4-PON OLT ist ideal für Glasfasernetze in den Landkreisen, Städten und Dörfern. Als Glasfaser-System ist es auch für FTTH / FTTB / FTTO-Projekten geeignet, die Fiber-to-the-Home ermöglichen und dann den Zugriff auf IP-Telefone, Ethernet-Daten und IPTV-Dienste anbieten können.
Modell von 1U Rack 2/4-PON OLT
| Modell: | |
| Unterstützen 2-PON. Bieten zwei 10/100/1000M RJ45 Uplink Anschlüsse (2 SFP Uplink Anschlüsse optional). Supply 2 SC Downlink Glasfaseranschluss. Unterstützen SNMP. | |
| Modell: | |
| Unterstützen 2-PON. Bieten zwei 10/100/1000M RJ45 Uplink Anschlüsse. Bieten 2 SC Downlink Glasfaseranschluss. Unterstützen SNMP. | |
| Modell: | |

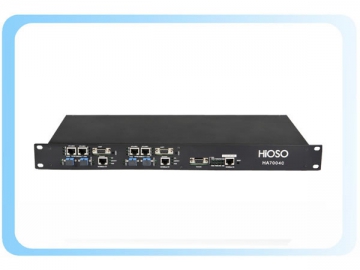

| Unterstützen 2pcs 2-PON card, totally 4 PON. Bieten vier 10/100/1000M RJ45 Uplink Anschlüsse. Bieten 4 SC Downlink Glasfaseranschluss. Unterstützen SNMP. |
| Parameter | Spezifikationen |
| Betriebswellemlänge | 1310 (RX) /1490 (TX) |
| optische Leistung | 2 ~ 7dBm |
| Empfangsempfindlichkeit | -27dBm |
| Max. Distanz | 20km |
| Max. Splitter-Verhältnis | 1:32 (1:64) |
| Kapazität | Max. 64pcs ONU per PON HA7302C: 128, HA7002C: 128, HA7004C: 256 |
| MAC | HA7302C: 16K, HA7002C: 16K, HA7004C: 32K |
| Uplink Anschluss | HA7302C: zwei 10/100/1000 Ethernet RJ45 Anschlüsse/zwei Gigabit SFP Anschlüsse optional HA7002C/HA7004C: 2/4 10/100/1000 Ethernet RJ45 Anschlüsse |
| PON Anschluss | SC Glasfaseranschlüsse |
| Kontrolle Anschluss | RJ45, RS232 Konsolenanschluss, das Gerät zu debuggen |
| MTBF | 100,000 Stunden |
| EPON Eigenschaften | Unterstützen IEEE802.3ah, SNMP |
| Unterstützen DBA mit minimal1Kbps Granularität einstellbar. | |
| Unterstützen 1Gbps Uplink and Downlink symmetrische Bandbreite. | |
| Unterstützen AES-128 Verschlüsselung für jeden Logical Link Identifier. | |
| Unterstützen leistungsfähige OAM Funktion, um Telnet-Management, Wartung und Aktualisierung zu implementieren | |
| Unterstützen Auto-Erkennung und Auto-Register der ONU beim Echtzeitbetrieb. | |
| Unterstützte Protokolle | Unterstützen IEEE802.3, IEEE802.3u, IEEE802.3ab. |
| Unterstützen IEEE802.1Q VLAN. | |
| Unterstützen IEEE 802.1P QoS. | |
| Netzwerk Management | Unterstützen UI Management auf Basis von SNMP. |
| Unterstützen lokaless serielles Schnittstellenmanagement und Telnet GUI-Management auf Basis von CLI | |
| Andere Funktionen | Unterstützen DHCP Snooping. |
| Unterstützen Ipv4 Adresse Lernen auf Basis von DHCP-Snooping | |
| Unterstützen ARP Snooping, QoS usw. |
| Parameter | Spezifikation |
| Leistung | AC220V |
| Betriebstemperatur | -10 ～ 55 ℃ |
| Lagertemperatur | -40 ～ 70 ℃ |
| Luftfeuchtigkeit | 5% ～ 90% ohne Kondensation |
| Dimension | 483mm (Länge)*203mm(Breite)*44mm(Höhe) |
| Typ | Beschreibung |
| | 1U Rack, ein PON Anschluss, ein 10/100/1000Mbps Uplink Anschluss, eine NMS Karte |
| | 1U Rack, zwei PON Anschlüsse, zwei 10/100/1000Mbps Uplink Anschlüsse, eine NMS Karte |
| | 1U Rack, zwei PON Anschlüsse, zwei 10/100/1000Mbps Uplink Anschlüsse, eine NMS Karte |
| | 1U Rack, vier PON Anschlüsse, vier 10/100/1000Mbps Uplink Anschlüsse, eine NMS Karte |
| | 1U Rack, zwei PON Anschlüsse, zwei 10/100/1000Mbps Uplink Anschlüsse (2 SFP optional), eine NMS Karte |
| | 1U Rack, zwei PON Anschlüsse, zwei 10/100/1000Mbps Uplink Anschlüsse (2 SFP optional) |
| | 1U Rack, vier PON Anschlüsse, zwei 10/100/1000Mbps Uplink Anschlüsse (2 SFP optional), eine NMS Karte |
