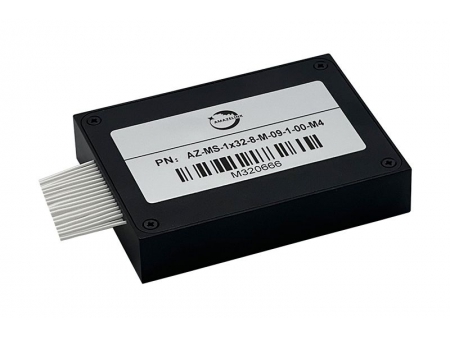

MEMS MxN optische VCross-Connects, Multimode
Kostenvoranschlag erhalten
Matrix optische Schalter mit Multimode-Faser
Optimieren von Signalübertragungen mit MEMS MxN Multimode Verzweigern
MEMS MxN Multimode Verzweiger sind essenziele Komponenten eines optischen Netzwerkes in welchem Signal zwischen verschiedenen Kanälen übertragen werden müssen. Diese Schalter sind dafür designt Signale entlang mehrerer Eingangs- und Ausgangsfasern zu übertragen und ermöglichen eine höhere Flexibilität optischer Netzwerke. Unsere MEMS MxN Multimode Verzweiger ermöglichen die Übertragung optischer Signale mit minimalem Signalverlust und starker Zuverlässigkeit für beste Signalübertragung.
Schaltplan
Optische Eigenschaften
PARAMETER | EINHEIT | WERT | |
Wellenlänge | nm | nur 8:850 nur 9:980 nur 13:1290 ~ 1330 15:1525 ~ 1568 | |
Test Wellenlänge | nm | 850 / 980 / 1310 / 1550 | |
MxN | 4 x 4 / 8 x 8 / 16 x 16 | ||
Einfügedämpfung | 4 x 4 | dB | ≤ 1.4, standardmäßig 1.2 |
4 x 8 | standardmäßig 1.3≤ 1.5, | ||
8 x 8 | standardmäßig 1.4≤ 1.6, | ||
12 x 12 / 16 x 16 | standardmäßig 1.8≤ 2.2, | ||
24 x 24 | standardmäßig 2.0≤ 2.8, | ||
Rückwärtsverlust | dB | ≥ 30 | |
Reproduzierbarkeit | dB | ≤ 0.1 | |
Nebensprechen | dB | ≥ 45 | |
PDL | dB | ≤ 0.35 | |
WDL | dB | ≤ 0.8 | |
TDL | dB | ≤ 0.6 | |
Schaltzeit | ms | ≤ 10 | |
Dauerhaftigkeit | Zyklus | ≥ 1 x 10 | |
Max. optische Leistung | mW | ≤ 500 | |
Schaltfunktion | nicht verrastend |
