Schrittmotor mit Planetengetriebe 22JXS20K/20STH

Kostenvoranschlag erhalten

Über uns: http://optical-equipment.de/1-2-1-3-motorized-rotation-stages-with-steeper-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall
Φ22mm
Zulässiges Drehmoment für 22JXS20K/20STH Schrittmotor mit Planetengetriebe reicht von 0.6 N.m bis 2.0N.m.

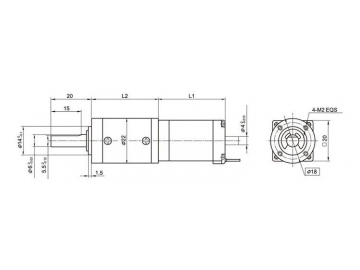

Ausmass und Anschlussmaße

Planetengetriebe

td >Material von innerer Zahnkranz

Metall
Lager an der Ausgangswelle	Kugellager
Max. Radiallast (10mm von dem Flansch entfernt)	≤20N
Max. Axiallast	≤10 N
Radialspiel der Welle (Messstelle in der Nähe von Flansch)	≤ 0.08 N
Zahnradspiel beim Leerlauf	≤1.5°

Technische Daten von Schrittmotor mit Planetengetriebe 20STH

Einzelwelle	Nennspannung V	Strom/Phase A	Widerstand/Phase Ω	Induktanz/Phase mH	Haltedrehmoment g·cm	Anzahl von Leitungen	Rotorträgheit g·m2	Gewicht g	Länge L1 mm	Max. Getriebeübersetzung
20STH33-0604A	3.9	0.6	6.5	1.7	180	4	2	60	33	≤1:369
20STH42-0804A	4.32	0.8	5.4	1.5	300	4	3.6	80	42	≤1:264

Technische Daten von Schrittmotor mit Planetengetriebe 20JXS20K

Untersetzungsverhältnis	3.71	5.18	14	19	27	51	71	100	139	189	264	369
Anzahl von Rädergetriebe	1		2			3				4
Länge des Getriebes (L2) mm	24.4		33			41.5				49.8
Max. Nennmoment (kg•cm)	6		10			16				20
Zulässiges Drehmoment in sehr kurzer Zeit (kg•cm)	18		30			48				60
Effizienz	90%		81%			73%				66%
Gewicht (g)	35		45			55				65

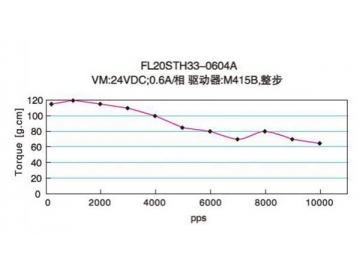

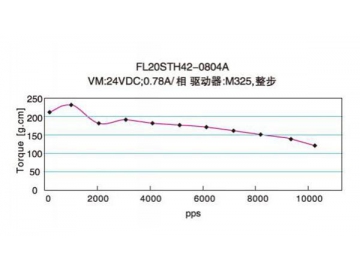

Frequenz-/Drehmomentkurve
