Schrittmotor mit Planetengetriebe 36JXES60K/42STH
Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall (Modell36JXF60K) und Metallpulver (Modell 36JXE60K)
Φ36mm
Zulässiges Drehmoment für 36JXES60K/42STH Schrittmotor mit Planetengetriebe reicht von 1.8 N.m bis 6.0N.m.
| Material von innerer Zahnkranz | E Model： Metall F Model： Metallpulver |
| Lager an der Augangswelle | Kugellager |
| Max. Radiallast (10mm von dem Flansch entfernt) | ≤50N |
| Max. Axiallast | ≤30N |
| Radialspiel der Welle (Messstelle in der Nähe von Flansch) | ≤ 0.07mm |
Axialspiel von Schaft | ≤0.3mm |
| Zahnradspiel beim Leerlauf | ≤1.5° |
| Einzelwelle | Nennspannung V | Strom/Phase A | Widerstand/Phase Ω | Induktanz/Phase mH | Haltedrehmoment g·cm | Anzahl von Leitungen | Rotorträgheit g·m2 | Gewicht g | Länge L1 mm | Max. Getriebeübersetzung |

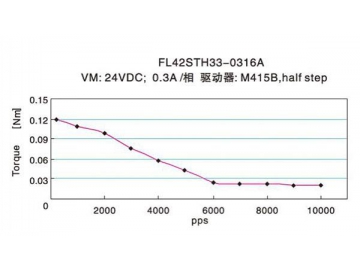

| 42STH33-0316A | 12 | 0.31 | 38.5 | 21 | 1.6 | 6 | 35 | 0.22 | 34 | ≤ 1:100 |

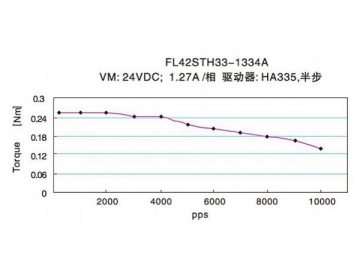

| 42STH33-1334A | 2.8 | 1.33 | 2.1 | 2.5 | 2.2 | 4 | 35 | 0.22 | 34 | ≤ 1:71 |
Normale Produkte sind mit Einzel-Ausgangswelle ausgestattet, aber die Produkte mit Doppel-Ausgangswelle können maßgeschneidert werden. „A” im Modell sollte sich in„B” geändert werden.
Technische Daten von Schrittmotor mit Planetengetriebe 36JXES60K| Untersetzungsverhältnis | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Anzahl von Rädergetriebe | 1 | 2 | 3 | ||||||

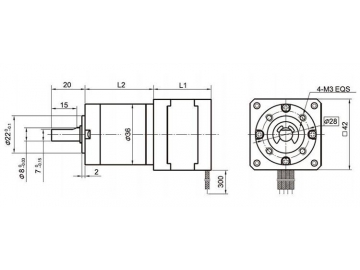

| Länge des Getriebes (L2) mm | 27.0 | 34.1 | 41.0 | ||||||
| Max. Nennmoment (kg•cm) | 6 | 24 | 50 | ||||||
| Zulässiges Drehmoment in sehr kurzer Zeit (kg•cm) | 20 | 70 | 150 | ||||||
| Effizienz | 90% | 81% | 73% | ||||||
| Gewicht (g) | 195 | 210 | 290 | ||||||
Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
