Schrittmotor mit Planetengetriebe 42JX150K/42STH

Kostenvoranschlag erhalten

Über uns: http://optical-equipment.de/1-2-1-5-motorized-rotation-stages-with-steeper-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall
Φ42mm
Zulässiges Drehmoment für 2JX150K/42STH Schrittmotor mit Planetengetriebe reicht von 3.0 N.m bis 10.0N.m.

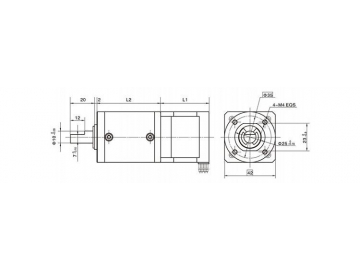

Anschlussmaß

Planetengetriebe

Material von innerer Zahnkranz	Metall
Lager an der Ausgangswelle	Kugellager
Max. Radiallast (10mm von dem Flansch entfernt)	≤80N
Max. Axiallast	≤30N
Radialspiel der Welle (Messstelle in der Nähe von Flansch)	≤ 0.06mm
Axialspiel von Schaft	≤0.3mm
Zahnradspiel beim Leerlauf	≤1.5°

Technische Daten von Schrittmotor mit Planetengetriebe 42STH

Einzelwelle	Nennspannung V	Strom/Phase A	Widerstand/Phase Ω	Induktanz/Phase mH	Haltedrehmoment g·cm	Anzahl von Leitungen	Rotorträgheit g·m2	Gewicht g	Länge L1 mm	Max. Getriebeübersetzung
42STH33-0956A	4	0.95	4.2	2.5	1.6	6	35	0.22	34	≤ 1:264
42STH33-0406A	9.6	0.4	24	15	1.6	6				≤ 1:264
42STH33-0316A	12	0.31	38.5	21	1.6	6				≤ 1:264
42STH33-1334A	2.8	1.33	2.1	2.5	2.2	4				≤ 1:189
42STH38-1206A	4	1.2	3.3	3.2	2.6	6	54	0.28	40	≤ 1:100
42STH38-0806A	6	0.8	7.5	6.7	2.6	6				≤ 1:100
42STH38-0406A	12	0.4	30	30	2.6	6				≤ 1:100
42STH38-1684A	2.8	1.68	1.65	3.2	3.6	4				≤ 1:71

Normale Produkte sind mit Einzel-Ausgangswelle ausgestattet, aber die Produkte mit Doppel-Ausgangswelle können maßgeschneidert werden.

Technische Daten von Schrittmotor mit Planetengetriebe 42JX150K

Untersetzungsverhältnis	3.5	14	17	21	49	61	84	104	126	172	212	294
Anzahl von Rädergetriebe	1	2			3					4
Länge des Getriebes (L2) mm	32.5	39.2			45.9					52.6
Max. Nennmoment (kg•cm)	30	50			90					150
Zulässiges Drehmoment in sehr kurzer Zeit (kg•cm)	90	150			270					450
Effizienz	90%	81%			73%					66%
Gewicht (g)	320	420			520					620

Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
