Klima-Prüfkammer, Typ NTH (Temperatur- und Feuchtigkeitsprüfung)
Die Klima-Prüfkammer, Typ NTH (Temperatur- und Feuchtigkeitsprüfung) wird vor allem für die Prüfung der Eeigenschaften der Materialien unter verschiedenen Bedienungen wie hoher Temperatur, niedriger Temperatur, trockener Umgebung, feuchter Umgebung usw. verwendet. Die Prüfkammer wird breit für die Qualitätsprüfung von Elektronik, Haushaltsgeräten, Kommunikationsgeräten und Instrumenten, Autos, Kunststoffprodukten, Metall, Lebensmittel, Chemikalien, Baustoffe, Pharmazeutika und die Luftfahrt verwendet.
Technische Parameter der Klima-Prüfkammer, Typ NTH (Temperatur- und Feuchtigkeitsprüfung)| Modell | NTH262-20 | NTH420-20 | NTH1000-20 | NTH262-40 | NTH420-40 | NTH1000-40 | NTH262-70 | NTH420-70 | NTH1000-70 | |
| Volumen | 262 | 420 | 1000 | 262 | 420 | 1000 | 262 | 420 | 1000 | |
| Innengröße (mm) | W | 700 | 700 | 1000 | 700 | 700 | 1000 | 700 | 700 | 1000 |
| H | 750 | 750 | 1000 | 750 | 750 | 1000 | 750 | 750 | 1000 | |
| D | 500 | 800 | 1000 | 500 | 800 | 1000 | 500 | 800 | 1000 | |
| Außengröße (mm) | W | 900 | 900 | 1200 | 900 | 900 | 1200 | 900 | 900 | 1200 |
| H | 1920 | 1920 | 2200 | 1920 | 1920 | 2200 | 1920 | 1920 | 2200 | |
| D | 1430 | 1730 | 1928 | 1430 | 1730 | 1928 | 1430 | 1730 | 1928 | |
| Bereich der Temperatur | -20°C bis +150°C(oder 180°C) | -40°C bis +150°C(oder 180°C) | -70°C bis +150°C(oder 180°C) | |||||||
| Bereich der Feuchtigkeit | 20%RH-98%RH/(20-85°C) | |||||||||
| Schwankung der Temperatur | ±0.5°C | |||||||||
| Abweichung der Temperatur | ±1.5°C | |||||||||
| Abweichung der Feuchtigkeit | ±3.0%RH(wenn die Feuchtigkeit beträgt ≧75%)；±5.0%RH(wenn die Feuchtigkeit beträgt≦75%) | |||||||||
| Aufheizzeit | 20°C bis +150°C | 20°C bis +150°C | 20°C tobis+150°C | |||||||
| ≦50MIN | ≦50MIN | ≦50MIN | ||||||||
| Abkühlzeit | -20°C bis +20°C | -40°C bis +20°C | -70°C bis +20°C | |||||||
| ≦45MIN | ≦70MIN | ≦90MIN | ||||||||
| Einstellungsmethode der Temperatur und Feuchtigkeit | Ausgleichsmethode | |||||||||
| Umgebungstemperatur | +5°C bis +35°C | |||||||||
| Materialien | Gehäuse | Doppelseitig verzinktes Blech mit der Beschichtung aus Kunststoff | ||||||||
| Innenoberfläche | SUS304/2B Platte aus Edelstahl | |||||||||
| Isolierung | Schaum aus PU + Hartfaserplatte | |||||||||
| Regulator | Heizgerät | Heizgerät mit Lüfter aus Nichrome | ||||||||
| Luftbefeuchter | Heizgerät aus Edelstahl, Wasserschale | |||||||||
| Ventilator | Radialventilator | |||||||||
| Kühlschrank | Mechanischer Kompressor | |||||||||
| Kältemittel | R404a | R404a /R23 | ||||||||
| Kühlmethode | Mechanischer Kompressor (Luftkühlung oder Wasserkühlung) | Duplex mechanische Kompression (Luftkühlung oder Wasserkühlung) | ||||||||
| Controller | Anzeige | 7.0 Zoll, TFT farbiger LCD Bildschirm | ||||||||
| Kontrollmethod | Touchscreen-Mikrocomputer-Regler, integrierter Windup-PID | |||||||||
| Hilfsfunktionen | Fehlalarm und machbare Lösung, Schutz vor Abschalt, Schutz vor Temperatur, Kalenderzeit, automatische Diagnose | |||||||||
| Methode der Wasserversorgung | Wasserpumpe | |||||||||
| Wassertank | Tragbare Wassertank | |||||||||
| Wasser | Widerstand≦500Ωm | |||||||||
| Stromversorgung | AC380V±10%V 50HZ | |||||||||
| Max. Strom (A) | 12 | 12 | 22 | 14 | 18 | 25 | 20 | 22 | 38 | |
| Leistung (KW) | 6 | 6 | 9 | 7 | 7 | 12 | 10 | 10 | 18 | |
| Gewicht (KG) | 460 | 530 | 810 | 460 | 530 | 810 | 540 | 600 | 98 | |
Noten:
1. Das Produkt verfügt über keine Funktion in Bezug auf Feuchtigkeit.
2. Die Temperaturdaten werden bei + 25 ° C und ohne Probe gemessen.
3. Die Schwankungsparameter werden in Übereinstimmung mit GB/T5170.2-1996 Standard gemessen.
4. Der konvexe Teil gehört nicht zur Größe der Kammer.
| GB11158 | Spezifikationen für Prüfkammer bei hoher Temperatur |
| GB10589-89 | Spezifikationen für Prüfkammer bei niedriger Temperatur |
| GB10592-89 | Spezifikationen für Prüfkammer bei hoher/niedriger Temperatur |
| GB/T10586-89 | Spezifikationen für Prüfkammer bei feuchter Hitze |
| GB/T2423.1-2008 | Temperaturprüfung - Teil 2: Prüfmethode - Prüfung A: kalt |
| GB/T2423.2-2008 | Temperaturprüfung - Teil 2: Prüfmethode - Prüfung B: trockene Hitze |
| GB/T2423.3-2006 | Temperaturprüfung für elektrische und elektronische Produkte - Prüfung Ca: Feuchte Hitze, Stabiler Zustand |
| GB/T2423.4-2008 | Temperaturprüfung für elektrische und elektronische Produkte - Prüfung Db: Feuchte Hitze, zyklisch |
| GB/T2423.22-2002 | Temperaturprüfung für elektrische und elektronische Produkte --Teil 2: Prüfmethode--Prüfung N: Änderung der Temperatur |
| IEC60068-2-1.1990 | Temperaturprüfung; Teil 2: Prüfung; Prüfung A: kalt |
| IEC60068-2-2.1974 | Grundlegende Temperaturprüfung. Teil 2: Prüfung. Prüfung B: trockene Hitze |
| GJB150.3 | Temperaturprüfung für militärische Materielien--Prüfung bei hoher Temperatur |
| Temperaturprüfung für militärische Materielien-- Prüfung bei niedriger Temperatur | |
| GJB150.9 | Temperaturprüfung für militärische Materielien--Prüfung bei feuchter Temperatur |

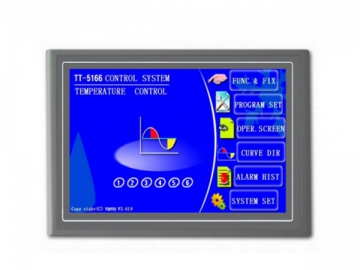

- Regler von Simplewell
- Mitsubishi PLC
- Einstellungsbereich der Temperatur und Feuchtigkeit
Verfügbare Konfigurationen
1. Drehbarer Entfeuchter / Polymermembran mit der niedrigsten Temperatur / Feuchtigkeit von 5 ℃ / 5% rF.
2. Eingebettete Tür aus Hartglas, sich einfach zu bewegen
3. System z7ur Wasserreinigung mit automatischer Nachschubfunktion
4. Recorder zum Speichern und Drucken der Prüfdaten
5. Ultraschall-Luftbefeuchter / Hochdruck-Sprühluftbefeuchter zum Angebot der dauerhaften hohen Luftfeuchtigkeit bei extremer Temperatur
6. Geblasesystem trockener Luft, Anti-Kondensation
7. Fernüberwachung durch Handy und Computer
- 1
- 2
- 3
- 4
- 5
- 6
- 7
Kühlgeräte
- geschlossener Kompressor von TECUMSEH
- Umwandler-Kompressor von BOCK
- halb geschlossener Kompressor von BITZER
Wegen der Kanalstruktur erhielt die Klima-Prüfkammer, Typ NTH (Temperatur- und Feuchtigkeitsprüfung) ein Erfindungspatent. Die Kanalstruktur sorgt für eine gleichmäßige Temperatur und eine hohe Prüfgenauigkeit in jedem Prüfbereich in der Prüfkammer.
