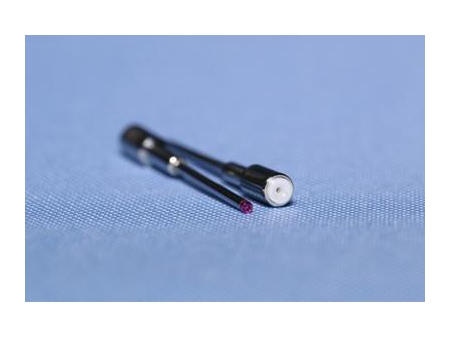

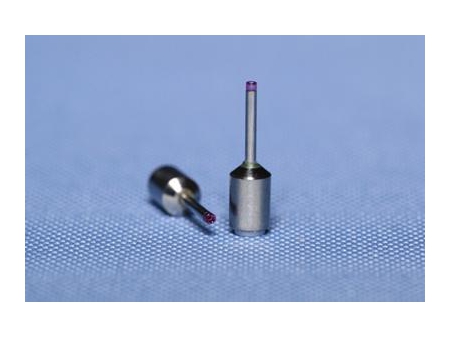

Rubin bestückter Drahtführer
Beschreibung
Der Rubin bestückte Drahtführer wird zuerst durch den hochwertigen Edelstahl-Metallkörper und die ultrahochfesten Kristalledelsteine präzis bearbeitet. Und dann werden sie eingelegt und zusammengebaut.
Wegen der ultrahohen Härte und der hohen Verschleißfestigkeit von Rubin sowie der einzigartigen professionellen Technologie und der hochpräzisen Ausrüstung von QIANHE für die Schleif- und Polierbearbeitung erreichen die Rauheit des Innenlochs, die Rauheit von Außendurchmesser und R bis zu Ra0.025, was garantiert, dass die Schadenswahrscheinlichkeit für den Lackdraht während des Gebrauchs extrem gering ist.
Darüber hinaus verfügt Drahtführer mit Rubin-Spitze wegen der guten Zähigkeit von rostfreiem Stahl und durch die Feinbearbeitung und den eingelegten Montage über die doppelte Lebensdauer mehr als den Wolframkarbid-Drahtführer in der gleichen Anwendungsumgebung.
Anwendung
Der Drahtführer mit Rubin-Spitze wird hauptsächlich für die völlig automatischen Wickelmaschinen, wie Wickelmaschine mit Transformator, Wickelmaschine mit Elektromotor, Lackdrahtwickelmaschine verwendet. Er eignet sich für dünne Drahtwicklung und den kontinuierlichen Betrieb für lange Zeit.
Eigenschaft
1. Ultrahohe Abriebfestigkeit und ultrahohe Härte bis 1800 ~ 2200Vickers
2. Der Hauptkörper von Drahtführer mit Rubin-Spitze besteht aus rostfreiem Stahl mit ultrahoher Härte.
3. Ultra lange Lebensdauer
| Seriennummer | Spezifikation | L | L1 | D | D1 | d1 | d2 |
| 1 | TB0403-2008-1505 | 15 | 5 | 2.0 | 0.8 | 0.3 | 0.4 |
| 2 | TB0403-2008-3007 | 30 | 7 | 2.0 | 0.8 | 0.3 | 0.4 |
| 3 | TB0403-2508-1505 | 15 | 5 | 2.5 | 0.8 | 0.3 | 0.4 |
| 4 | TB0403-2010-3510 | 35 | 10 | 2.0 | 1.0 | 0.3 | 0.4 |
| 5 | TB0403-3010-1505 | 15 | 5 | 3.0 | 1.0 | 0.3 | 0.4 |
| 6 | TB0403-3008-2504 | 25 | 4 | 3.0 | 0.8 | 0.3 | 0.4 |
| 7 | TB0403-3008-3007 | 30 | 7 | 3.0 | 0.8 | 0.3 | 0.4 |
| 8 | TB0403-3010-3015 | 30 | 15 | 3.0 | 1.0 | 0.3 | 0.4 |
| 9 | TB0403-3010-4510 | 45 | 10 | 3.0 | 1.0 | 0.3 | 0.4 |
| 10 | TB0605-3010-3005 | 30 | 5 | 3.0 | 1.0 | 0.5 | 0.6 |
| 11 | TB0605-3012-3010 | 30 | 10 | 3.0 | 1.2 | 0.5 | 0.6 |
| 12 | TB0605-3015-1505 | 15 | 5 | 3.0 | 1.5 | 0.5 | 0.6 |
| 13 | TB0605-4020-3010 | 30 | 10 | 4.0 | 2.0 | 0.5 | 0.6 |
| 14 | TB0505-3015-3015 | 30 | 15 | 3.0 | 1.5 | 0.5 | 0.5 |
| 15 | TB0806-3015-3010 | 30 | 15 | 3.0 | 1.5 | 0.6 | 0.8 |
| 16 | TB0806-2018-3507 | 35 | 7 | 2.0 | 1.8 | 0.6 | 0.8 |
| 17 | TB0806-3015-3008 | 30 | 8 | 3.0 | 1.5 | 0.6 | 0.8 |
| 18 | TB1008-4020-1505 | 15 | 5 | 4.0 | 2.0 | 0.8 | 1.0 |
| 19 | TB0808-3000-4500 | 45 | * | 3.0 | * | 0.8 | 0.8 |
| 20 | TB0808-3015-1409P | 14 | 9 | 3.0 | 1.5 | 0.8 | 0.8 |
Wir können den Drahtführer mit Rubin-Spitze nach den Kundenanforderungen herstellen.
Erläuterung der Produktnummer (TB Serie)
Spezifikation: d1=0.3, d2=0.4, L=30, D=2, D1=0.8, L1=7.
T" bedeutet feine Keramik, "B" bedeutet Rubin.
Verarbeitungslimit: d1>0.2mm D1>0.7mm
