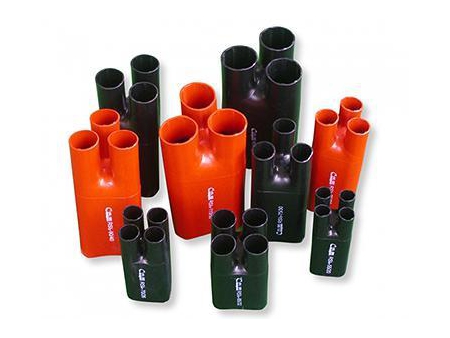

Schrumpf-Aufteilkappen

Kostenvoranschlag erhalten

Über uns: http://cyshrinktubing.de/4-1-4-heat-shrink-breakout-boots.html

Modell: CYG-RSI

Beschreibung
Schrumpf-Aufteilkappen sind zur Isolierung und Dichtung zwischen verschiedenphasigen Leitungen gedacht. Sie halten Spannungen bis zu 36kV stand.

Technische Daten

Größe		Durchmesser bei Lieferung(mm)		Durchmesser nach Erholen (mm)		Kabelbereich
Größe		Abzweigung	Kappe	Kappe	Abzweigung	Kabelbereich
RSI3-	35/15	≥15	≥33	≤20	≤6
RSI3-	50/25	≥23	≥48	≤21	≤10
RSI3-	75/30	≥28	≥73	≤34	≤12	25-50
RSI3-	90/40	≥38	≥88	≤45	≤16	70-120
RSI3-110/50		≥48	≥108	≤55	≤19	150-240
RSI3-130/60		≥58	≥123	≤55	≤27	Über 300
RSI4-35/15		≥13	≥36	≤20	≤6	10-16
RSI4-55/20		≥20	≥52	≤27	≤7	25-50
RSI4-70/26		≥26	≥68	≤30	≤9	70-120
RSI4-85/32		≥30	≥85	≤43	≤13	150-240 300
RSI4-110/45		≥44	≥110	≤51	≤14
RSI5-35/10		≥10	≥35	≤19	≤5	10-16
RSI5-50/15		≥14	≥46	≤25	≤6	70-120
RSI5-75/25		≥22	≥68	≤31	≤7	70-120
RSI5-100/35		≥32	≥92	≤43	≤11	150-240
RSI5-110/55		≥44	≥108	≤55	≤14	300

Technische Haupteigenschaften

Eigenschaft	Einheit	Parameter	Testmethode
Zugfestigkeit	MPa	≥11	ASTM D2671
Reißdehnung	%	≥300	ASTM D2671
Alterung bei 120℃ für 168 Std.		K1>0.8 K2>0.7	ASTM D2671
spez. Durchgangswiderstand	Ω · cm	≥1014	ASTM D2671
Wasseraufnahme		≤0.5%	ASTM D570
