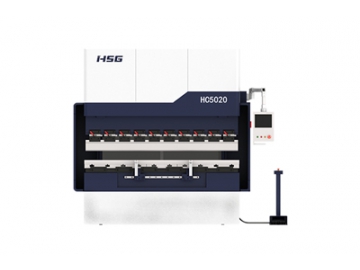

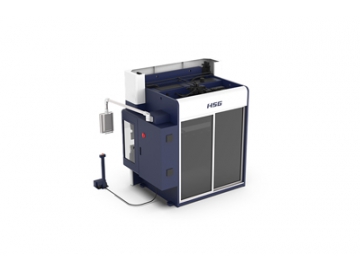

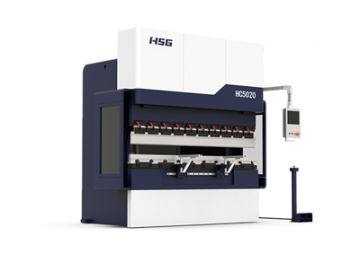

HC Serie Biegmaschinen mit Elektrohydraulik-Servomotor

Kostenvoranschlag erhalten

Über uns: http://converting-equips.de/5-2-narrow-label-slitter.html

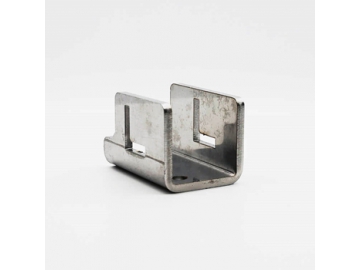

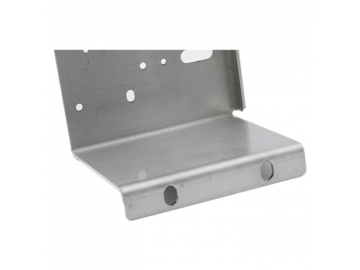

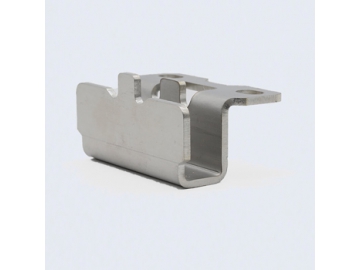

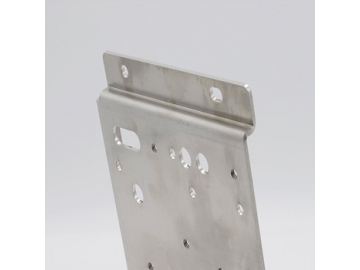

Beispielprofile

Technische Daten

Bezeichnung	Parameter
Presskraft	1100KN
Kantlänge	4100mm
Höhe Werkbank	900mm
Abstand zwischen den Balken	3500mm
Kehlungstiefe	400mm
Schieberhub	200mm
Öffnungshöhe	470mm
Geschwindigkeitsreduzierung	180mm / s
Rücklaufgeschwindigkeit	140mm / s
Betriebsgeschwindigkeit	10mm / s
Sattelbewegung (X Achse)	0-600mm
X-Achse Positionierungsgenauigkeit	± 0.05mm
X Achse Wiederholungspräzision	± 0.02mm
Y- Achse Positionierungsgenauigkeit	± 0.02mm
Y- Achse Wiederholungspräzision	± 0.01mm
R-Achsenbewegung	150mm
Präzision	Gerade: ± 0.2mm / m, Winkel: ± 0.5 °mm / m
CNC Achsen	4 1 Achse
Motorleistung	Ca. 7.9KW
Gastank	400L
Maße (Länge × Breite × Höhe)	4650 × 1580 × 2680mm
Gewicht	Ca. 10200KG

Hinweise:

Zur Y-Achse gehören: Y1 und Y2 Achsen—NC Achse für Bewegungssteuerung auf- und abwärts
Zwei Ölzylinder, die den Biegewinkel regulieren;

X Achse—Numerisch gesteuerte Achse für Vor- und Rückwärtsbewegungen des Sattels zur Regulierung der Biegung;

V Achse-mechanische Biegeverkürzung um Werkbank und Schieber zu schützen;

R Achse—Numerisch gesteuerte Achse für Auf- und Abwärtsbewegungen des Sattels, sodas auch ungleichmäßige Werkstücke gebogen werden können

Vorteile:

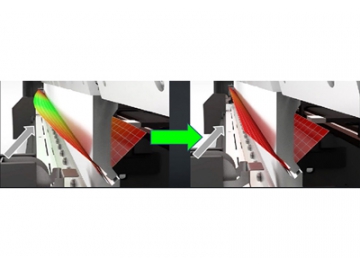

Werkbank für Biegeverkürzung
Mit Hilfe der Werkbank wird die Biegeverkürzung durchgeführt. Die notwendige Biegeverkürzung wird automatisch anhand von Länge, Tiefe und Winkel des Werkstückes berechnet.

Positionierungssystem
Sattelbewegung: vor- und rückwärts (X-Achse), auf- und abwärts (R-Achse), gesteuert durch einen Servomotor, 4 Verlegefinger für Positionierung.

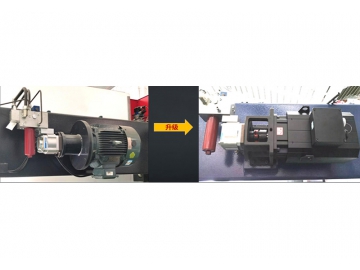

Servomotor
Servomotoren statt asynchroner Motoren als Hauptantrieb für die Hydraulikpumpe. So wird eine proportionale Ventilkontrolle beibehalten, die als besonders zuverlässig und effizient gilt. Die Pumpe arbeitet dank des Servomotors besonders leise und läuft nicht heiß, sodass Öl geschützt und der Energieverbrauch um 40% reduziert wird.
