Mehrfachachsen-System

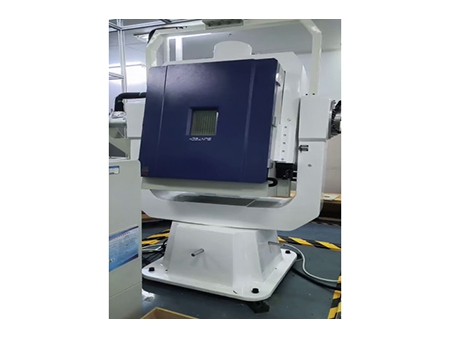

Dieses Mehrfachachsen-System besteht aus Drehtisch, Temperaturregler sowie Mess- und Steuergerät.
Das Mehrfachachsen-System hat verschiedene Funktionen zum Anpassen von Winkellage, Winkelgeschwindigkeit, Schwingung und Zentrifugalbeschleunigung. Diese Funktionen dienen zur Aufzeichnung von Echtzeit-Informationen und Temperaturkontrolle. Die Hauptaufgabe des Drehtisches ist die präzise Positionierung und Geschwindigkeitsregulierung je nach Belastung. Dieses System eignet sich für dynamische und statische Testverfahren und zur Kalibrierung von Beharrungskomponenten und Trägheitsnavigation. Außerdem können Temperaturen, Feuchtigkeit oder Vakuum erzeugt werden um Widerstandsfähigkeit unter verschiedenen Umwelteinflüssen zu testen.
Die Achse des Drehtisches ist mechanisch präzise und überträgt elektrische Signale während der Testverfahren.
Zudem ist der Drehtisch mit einer Standardschnittstelle zur Datenübertragung ausgestattet. Spezifische Mess- und Bediensoftware werden zur Bedienung und Einstellung des Drehtisches sowie zur Datenübertragung eingesetzt. Außerdem ist auch ein Kommunikationsprotokoll verfügbar um den Drehtisch zu steuern und Daten durch verschiedene Anwendungsprogramme zu sammeln.
Der Das Mehrfachachsen-System wird in der Raum- und Luftfahrt, für Navigation, Waffenindustrie und Automobilindustrie eingesetzt. Es wird vor allem zur Verifizierung und Kalibrierung von Trägheitsnavigationssystemen und Beharrungskomponenten eingesetzt und kann Höhenunterschiede und Bewegungen von Raketen und Fluggeräten eingesetzt werden.
| Eigenschaften | Einachsige Drehtische | Angewinkelter Drehtisch mit niedriger Frequenz | Drehtische mit Temperaturanpassung | Präzise Zentrifugal-Testgeräte | ||||
| Modell | ||||||||
| Ladegewicht (kg) | 20 kg | 70 kg | 30 kg | 50 kg | 20 kg | 15 kg | 20 kg | |
| Tischdurchmesser (mm) | Edelstahl Φ300mm | Aluminiumlegierung Φ600mm | Edelstahl Φ300mm | Edelstahl Φ550mm | Aluminiumlegierung Φ300mm | Aluminiumlegierung Φ900mm | Aluminiumlegierung Φ900mm | |
| Achsenkreuzungswinkel | Φ0.3mm (innen) | Φ0.3mm (inside) | ||||||
| Winkelbereich | Kontinuierlich endlos | Kontinuierlich endlos | Kontinuierlich endlos | Kontinuierlich endlos | Kontinuierlich endlos | Kontinuierlich endlos | Kontinuierlich endlos | |
| Winkelposition | Präzision | ≤±1" | ≤±2" | ≤±2" | Innenachse ≤±2" Außenachse ≤±3" | Innenachse ≤±2" Middle and Außenachse ≤±3" | ||
| Wiederholgenauigkeit | ≤±1" | ≤±1" | ≤±1" | ≤±1" | ≤±1" | |||
| Messwertauflösung | 0.36" | 0.36" | 0.36" | 0.36" | 0.36" | |||
| Winkelgeschwindigkeit | Max. Winkelgeschwindigkeit | ±1000°/s | ±300°/s | ±800°/s | Innenachse, Außenachse | Innenachse ±2000° | 550rpm | 600rpm |
| ±600°/s | Mittelachse ±500°/s Außenachse ±200°/s | |||||||
| Min. Winkelgeschwindigkeit | ±0.001° | ±0.001° | ±0.001° | ±0.001° | ±0.001° | |||
| Präzision und Stabilität (ω ≥ 10 °/s, 360 ° average) | 0.005% | 0.005% | 0.005% | 0.005% | 0.005% | 0.005% | ||
| Max. Winkelbeschleunigung | Innenachse ±600°/s² Außenachse ±300°/s² | Innenachse ±900°/s² Mittelachse ±500°/s² Außenachse ±200°/s² | ||||||
| Zentrifugale Beschleunigung | Beschleunigungsbereich | Innenachse 2~15° | 2~120g | 2~150g | ||||
| Beschleunigungsgenauigkeit | Innenachse 0.005g | 0.05% | 2~30g:0.001g 30~150g:0.005g | |||||
| Beschleunigung Auflösung | 0.001g | 0.001g | 0.001g | |||||
| weitere | Max. verbundener Winkelbereich | Alle Achsen ±60°/s | ||||||
| Bandweite | Innenachse 30Hz-3dB Außenachse 15Hz-3dB | |||||||
| Vibration | 0.1~10Hz 0.01~10° | Innenachse 10Hz Mittelachse 8Hz Außenachse 6Hz | ||||||
| Temperatursteuerung | Auf Wunsch | Auf Wunsch | Auf Wunsch | Auf Wunsch | Customizable | |||
| Schleifring | Auf Wunsch | Auf Wunsch | Auf Wunsch | Auf Wunsch | Auf Wunsch | Auf Wunsch | Customizable | |
