104JB300K/80ZY125 Permanenterregte DC-Getriebemotoren

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/dc-gear-motor-for-solar-tracking-system.html

Allgemeine Daten
Φ104mm
Zulässiges Drehmoment für 104JB300K/80ZY125 permanenterregter DC-Getriebemotor sollte nicht größer als 30.0N.m sein.
Legiertes Stahl-Getriebe

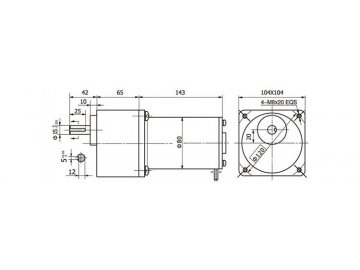

Anschlussmaß

Technische Daten von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment N.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment N.m	Stillstandsstrom A
80ZY125-2420	24	2000	0.5	1700	0.64	110	6	2.9	27
80ZY125-2435	24	3500	1.2	3000	0.7	200	10	3.2	45

Technische Daten von Getriebemotor mit DC-Motor KS80ZY125-2420

Untersetzungsverhältnis	3	5	7.5	10	12.5	20	25	30	50	75
Anzahl von Rädergetriebe	2	2	2	3	3	3	3	3	4	4
Länge des Getriebes (L) mm	65	65	65	65	65	65	65	65	65	65
Leerlaufdrehzahl r/min	667	400	267	160	160	100	80	67	40	27
Nenndrehzahl r/min	567	340	227	136	136	85	66	57	34	23
Nennmoment N.m	1.6	2.6	3.9	4.8	5.8	9.3	12	14	23	25
Maximale zulässige Belastung in sehr kurzer Zeit N.m	10	10	10	30	30	30	30	30	60	60
Drehrichtung	CW	CW	CW	CCW	CCW	CCW	CCW	CCW	CW	CW

Technische Daten von Getriebemotor mit DC-Motor 80ZY125-2435

Untersetzungsverhältnis	3	5	7.5	10	12.5	20	25	30	50	75
Anzahl von Rädergetriebe	2	2	2	3	3	3	3	3	4	4
Länge des Getriebes (L) mm	65	65	65	65	65	65	65	65	65	65
Leerlaufdrehzahl r/min	1167	700	467	350	280	175	140	117	70	47
Nenndrehzahl r/min	1000	600	400	300	240	150	120	100	60	40
Nennmoment N.m	1.9	3.2	4.3	5.1	6.4	10	13	15	26	30
Maximale zulässige Belastung in sehr kurzer Zeit N.m	10	10	10	30	30	30	30	30	60	60
Drehrichtung	CW	CW	CW	CCW	CCW	CCW	CCW	CCW	CW	CW

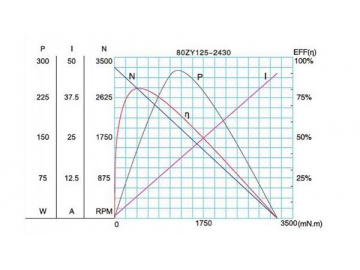

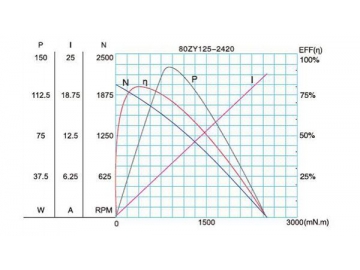

Kennlinie von Motor
