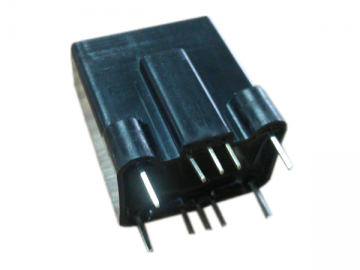

120 OHM Wound Primary Current Transformer

120 Ohm Wickel-Stromwandler

Der 120 Ohm Wickel-Stromwandler können direkt und flexibleauf einer Leiterplatte eingebaut werden, um die menschliche Arbeitskraft zu sparen. Durch dieverschiedene Pin-Anschlüsse, kann der Stromwandler das Signal im Ausgangdreifach vergrößeren. Aufgrund der Epoxyverpackung hat das Produkt höhereIsolationsfestigkeit. Er ist durch RoHS zertifiziert.

Der Stromwandler besteht aus 2 Modellen. Ein Modell ist WCT202CG. Anderes Modell ist WCT252CG. Diezwei Modelle können 5A Eingangsstrom jeweils zu 2.5mA und 2mA Ausgangsstrom umwandeln. Die Größe desStroms in einer kurzzeitgen Zeit kann 50A sein. Die zwei Modelle haben eine hohe Genauigkeitbei der Umsetzung. Der Fehler zwischen des praktischen Wertes und destheoretischen Wertes von dem Stromwandlungsverhältnis soll nicht mehr als 0.1%sein.

Spezifikation

Modell

DCR
(ohm)

Nenneingangsstrom (MAX)
(A)

Nennausgangsstrom
(mA)

Empfohlene Lastwiderstand
(ohm)

Genauigkeit

Phasenwinkelverschiebung

WCT202CG

≤ 90

5(50)

2.5

≤ 50

0.1

15’ Max

WCT252CG

≤ 120

5(50)

≤ 100

0.1

10’ Max
