Gießform für Auto Videorecorder
Gießform für Auto Videorecorder

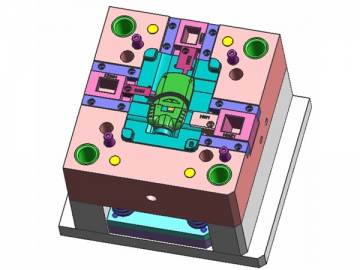

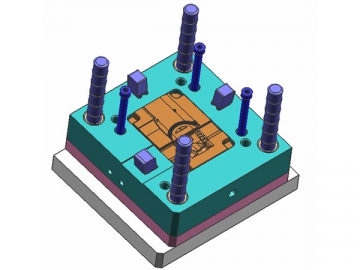

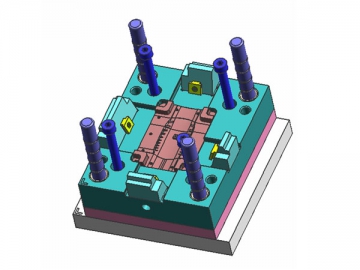

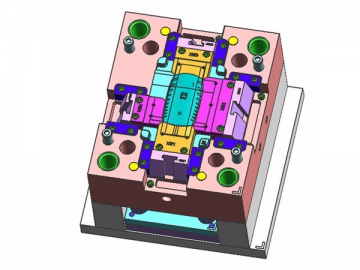

Die Giessform für Auto Videorecorder wird verwendet, um die Teile des Autorecorders herzustellen. Bei der Montage zwischen beiden Teilen muss die Teile eine strenge Steuerungsabmessung haben. Durch die Oberflächebehandlung, kommt das Produkt ein schönes Aussehen.
Produktinformationen

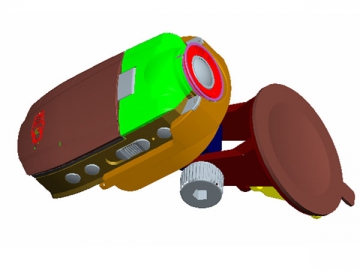

Projektname | Auto Recorder |
Anzahl der Teile | 37pcs Teile; 22pcs Werkzeug |
Material | PC&ABS;ABS;TPU; SUS304,SR |
Produktgröße | 100*60* |
Exportiertes Land/Kunde | Russland |
Formsinformationen
ARTIKEL | Bauteilname | Material | Kavität Nr. | Dimension | N.W (G) | Schieber | Heber |
1 | link-Fall | PC ABS | 1*1 | 94*55*17.5 | 10 | 2 | 4 |
2 | recht-Fall | PC ABS | 1*1 | 99*56*25 | 15.2 | 4 | 3 |
3 | ober-lcd-Fall | PC ABS | 1*1 | 61.5*56*7.2 | 5 | 1 | 4 |
4 | rückseitig-lcd-Fall | PC ABS | 1*1 | 60.5*52.5*7.2 | 3 | 1 | 4 |
5 | Scharnier-Deckel-oben | PC ABS | 1*1 | 17*10.2*7.5 | 0.4 | 1 | 1 |
Scharnier-Deckel- unten | PC ABS | 1*1 | 17*10.2*5 | 0.35 |
| 2 | |
6 | batt-Tür | PC ABS | 2*2 | 58*10.5*8.3 | 1.4 | 2 | 1 |
7 | Schlüssel-4 | klar ABS | 1*1 | 13*7.5*7.3 | 0.1 | 1 |
|
Schlüssel-2 | klar ABS | 1*1 | 24.5*12.6*9.25 | 0.3 | 1 |
| |
Schlüssel-1 | klar ABS | 1*1 | 13*8*5.7 | 0.15 | 1 |
| |
lens-led | klar ABS | 1*1 | 7.5*3*2.9 | 0.03 |
|
| |
8 | Schlüssel - Halten | PC ABS | 1*1 | 38.3*6.4*0.6 | 0.09 |
|
|
Scharnier - Halten | PC ABS | 1*1 | 31.4*12.7*9.5 | 0.9 |
|
| |
H-Schloss | PC ABS | 1*1 | 9.8*4.7*4.1 | 0.15 | 1 |
| |
Batt-Schloss | PC ABS | 1*1 | 6*6*4.6 | 0.07 |
|
| |
9 | Schlüssel -lcd | PC ABS | 1*1 | 36.1*5.8*1.8 | 0.26 |
|
|
PC ABS | 1*1 | ||||||
PC ABS | 1*1 | ||||||
PC ABS | 1*1 | ||||||
Schlüssel - Schloss | PC ABS | 1*1 | 18.6*7.5*7.5 | 0.35 | 1 |
| |
10 | Fall-lens | PC ABS | 1*1 | Ø31*22 | 2 | 4 |
|
11 | lens-Platte | PC ABS | 1*1 | Ø27.2*1.85 | 0.52 |
|
|
batt-halten | PC ABS | 1*1 | 57.2*42.5*9.3 | 3 |
|
| |
12 | usb- Abdeckung | TPU | 1*1 | 13.8*11.3*7.8 | 0.5 | 1 |
|
Abdeckung -IO | TPU | 1*1 | 19.7*9.3*8 | 0.6 | 1 |
| |
13 | aus | PC ABS |
